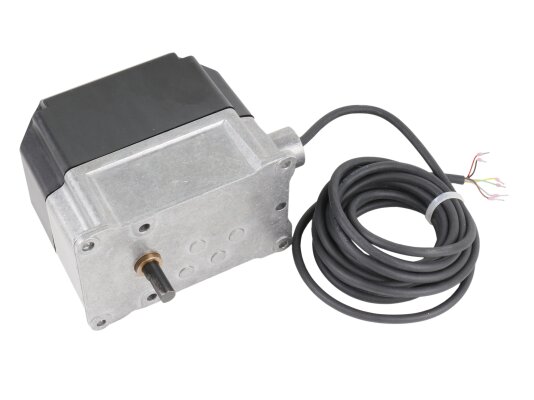

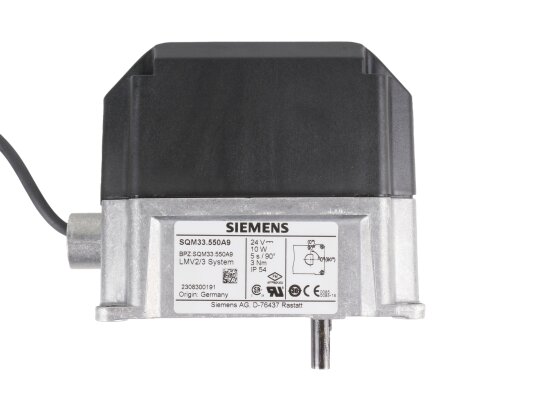

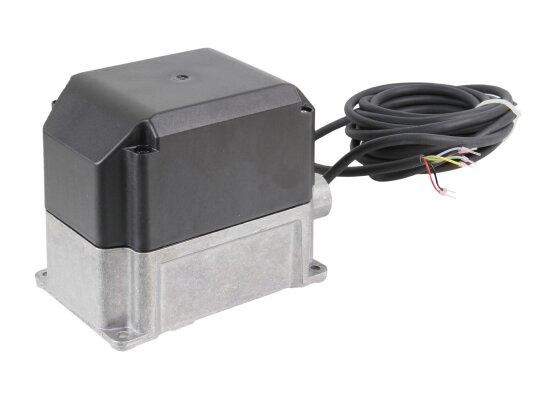

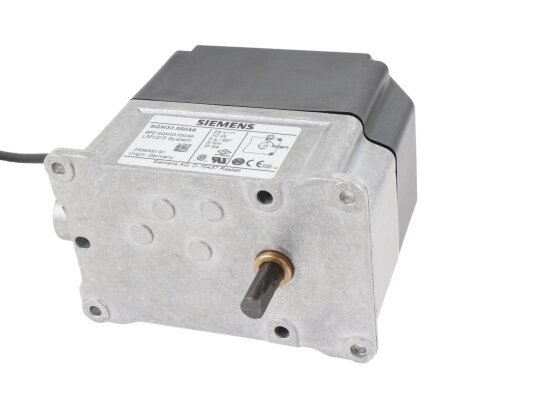

Сервопривод Siemens SQM33.550A9

Сервопривод Siemens SQM33.550A9 обеспечивает поворот газовых и воздушных заслонок в обе стороны, работая совместно с автоматикой горелки для регулировки соотношения топлива и воздуха в топливной смеси. Угол открытия регулируется от 0 до 90°, время полного открытия на 90° составляет 5 секунд.

Конструкция и особенности

• Привод выполнен из прочных материалов: основание корпуса — литой алюминий, крышка — термопластик, приводной вал — сталь. Редуктор изготовлен из стали и пластмассы с минимальным зазором.

• Зубчатая передача и подшипниковая опора смазаны смазкой длительного действия, что исключает необходимость обслуживания.

• Управление и обратная связь о положении заслонки реализованы через один кабель, который также подаёт питание.

• Привод оснащён реверсивным шаговым двигателем 24 В ±20 % с защитой от блокировки и крутящим моментом 3 Нм. Основные параметры задаются топочным автоматом (например, LMV2) или другим управляющим устройством.

• Корпус соответствует стандарту пыле- и влагозащиты IP 54. При монтаже необходимо исключить попадание воды и пыли на подшипник вала. Установка возможна в любом положении.

• Рабочий температурный диапазон — от -20 до +60 °C при относительной влажности менее 95%. Расчётный ресурс — 250 тысяч полных циклов (закрыто-открыто-закрыто).

Сервопривод Siemens SQM33.550A9 поставляется с кабелем длиной 3,6 м, наконечниками для многожильных проводов и 6-полюсным соединительным штекером RAST2,5/RAST3,5. Дополнительные аксессуары можно заказать отдельно.

Артикул: SQM33.550A9
Производитель: Siemens, Германия
На складе: Да
