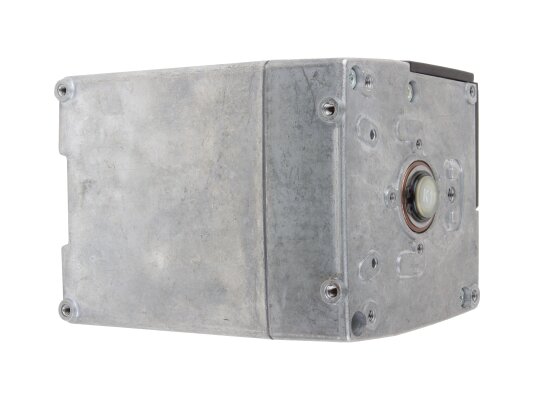

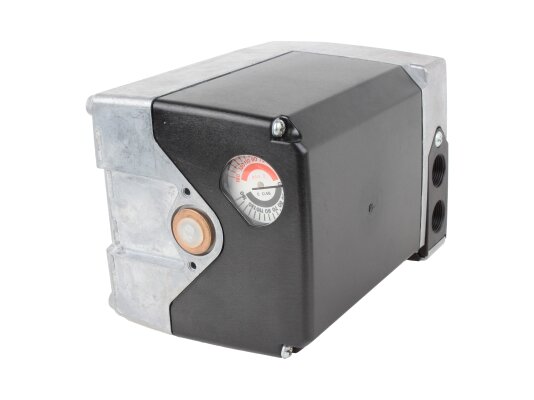

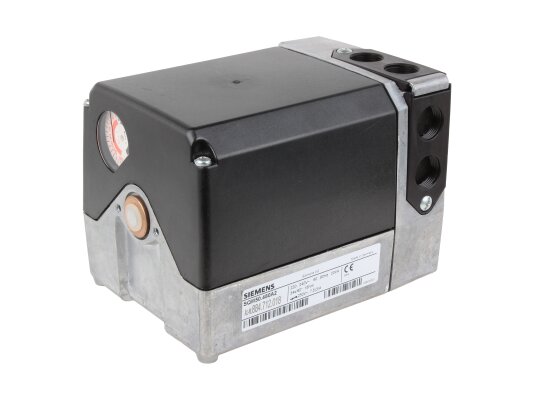

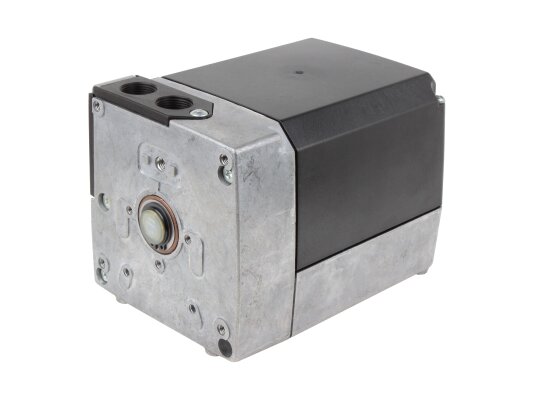

Сервопривод Siemens SQM50.480A2

Сервопривод Siemens SQM50.480A2 предназначен для управления воздушными и газовыми заслонками. Он функционирует под контролем автоматики горелки и/или регулятора, который задаёт оптимальное соотношение топлива и воздуха для формирования топливной смеси. Привод используется в системах сжигания газа и жидкого топлива.

Основные характеристики и особенности Siemens SQM50.480A2:

• угол поворота регулируется в диапазоне от 0 до 160°;
• время открытия заслонки на 90º и 130º составляет 34 и 49 секунд соответственно;
• напряжение питания 220 В с допуском -15%/+10%;
• приводной вал приобретается отдельно;
• работает от реверсивного синхронного двигателя с защитой от блокировки;
• возможна независимая настройка приводного и распределительного валов через отдельные соединения, не затрагивающие редуктор;
• вал и редуктор можно вручную разъединить с помощью нажимной шпильки, автоматическое зацепление;
• крутящий и удерживающий момент равен 15 Нм;
• минимальный зазор в зубчатом зацеплении привода распредвала;

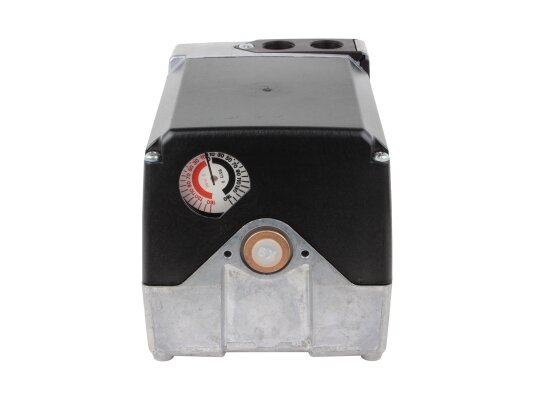

• предусмотрена внутренняя и внешняя индикация положения;
• комплектуется 2 ограничительными и 6 дополнительными переключателями;
• точки переключения задаются вращением кулачковых шайб;
• настройка удобна благодаря шкалам рядом с кулачками;
• зубчатый механизм и подшипники смазываются непрерывно;
• по запросу доступен адаптер для изменения высоты монтажа;
• вал вращается влево (против часовой стрелки) с возможностью переключения;
• корпус изготовлен из литого алюминия с ударопрочной и термостойкой пластиковой обшивкой;
• электрозащита класса IP54 при соблюдении требований по уплотнению;
• монтаж возможен в любом положении;
• корпус оснащён крупными отверстиями для удобного ввода кабелей;
• ресурс работы не менее 250 тысяч полных циклов, что примерно равно 10 годам.

Условия эксплуатации

Устройство рассчитано на работу при температуре окружающей среды от -20 до +60 °C и влажности менее 95%. Необходимо исключить попадание прямых солнечных лучей на привод.

Область применения

Сервопривод Siemens SQM50.480A2 предназначен для установки на промышленные горелки средней и высокой мощности, работающие на газе или жидком топливе. Он управляет положением воздушной или газовой заслонки для регулировки потока и оптимизации состава топливной смеси.

Артикул: SQM50.480A2
Производитель: Siemens, Германия
На складе: Да
