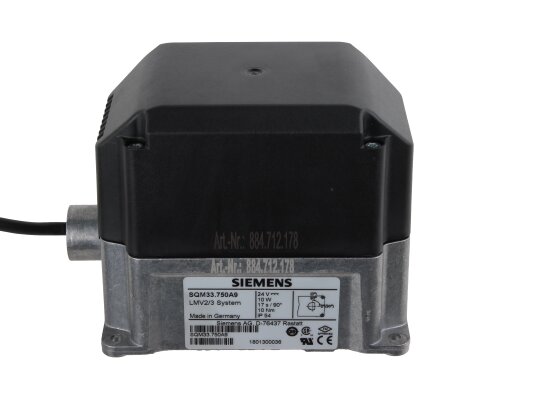

Сервопривод Siemens SQM33.750A9

Сервопривод Siemens SQM33.750A9 в связке с менеджером горения или другим управляющим устройством регулирует положение газовых и воздушных заслонок, а также клапанов жидкотопливных систем для подготовки топливной смеси. Оптимальное соотношение топлива и воздуха обеспечивает эффективную работу котла. Угол открытия регулируется от 0 до 90°, время полного открытия составляет 17 секунд.

Конструкция и особенности

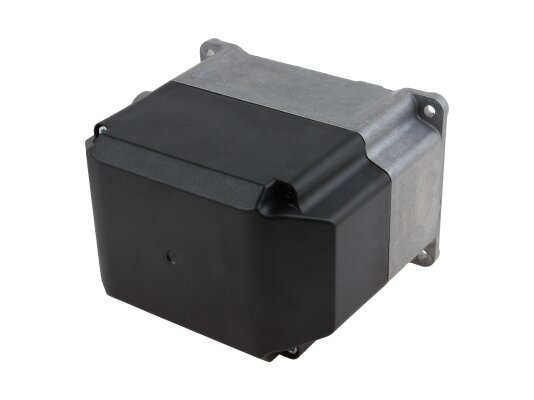

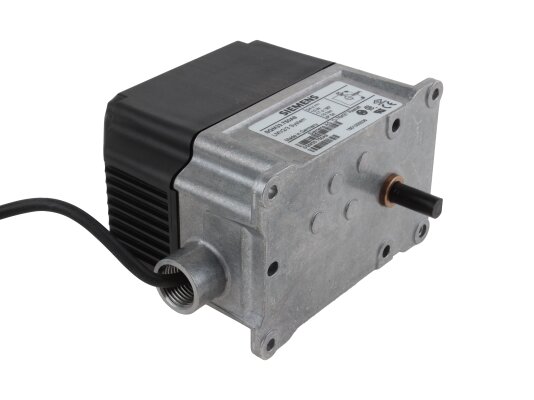

• Сервопривод SQM33 характеризуется надежной и долговечной конструкцией с редуктором, имеющим минимальный зазор. Корпус отлит из алюминия, крышка выполнена из ударопрочного термопластика, редуктор изготовлен из стали и пластмассы, приводной вал — из стали.
• Для зубчатой передачи и подшипников применена смазка длительного действия, что исключает необходимость обслуживания в процессе эксплуатации.
• Управление и обратная связь о положении заслонки осуществляются через один кабель, который также служит для питания устройства.
• Привод работает от синхронного шагового двигателя 24 В ±20 % с защитой от блокировки и крутящим моментом 10 Нм. Основные параметры задаются топочным автоматом (например, LMV27) или другим управляющим устройством.
• Корпус соответствует стандарту IP54 по электробезопасности. При установке необходимо защитить подшипник вала от влаги и пыли. Монтаж возможен в любом положении. Рабочий диапазон температур — от -20 до +60 °C, относительная влажность — менее 95%. Ресурс — 250 тысяч полных циклов (закрыто-открыто-закрыто).

В комплекте поставляется кабель длиной 3,6 м, наконечники для многожильных проводов и 6-полюсный соединительный штекер RAST3,5. Адаптер для газовой заслонки можно приобрести отдельно.

Артикул: SQM33.750A9
Производитель: Siemens, Германия
На складе: Да
