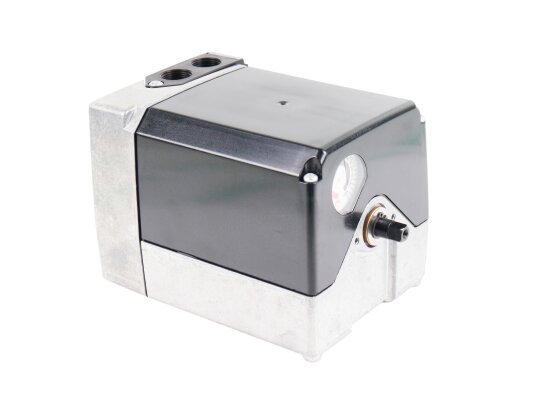

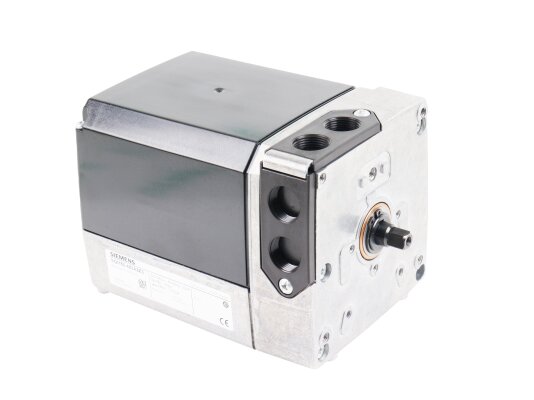

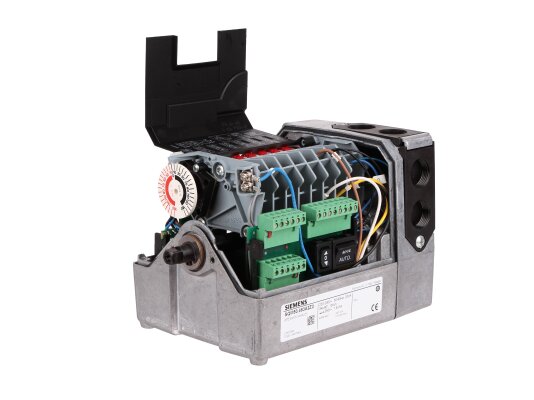

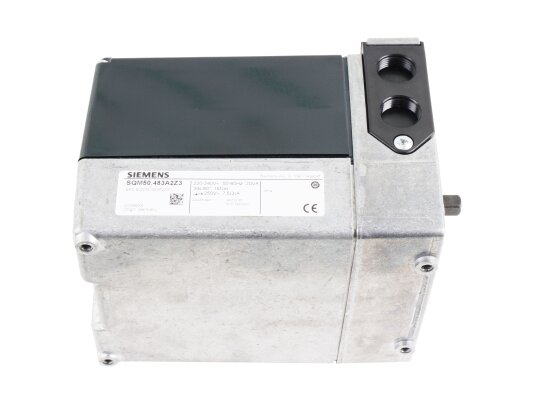

Сервопривод Siemens SQM50.483A2Z3

Сервопривод Siemens SQM50.483A2Z3 предназначен для управления воздушными заслонками и другими поворотными элементами, регулирующими поток воздуха или газа при подаче в горелку. Устройство рассчитано на использование в промышленности. Привод интегрируется с автоматикой горелки и/или регулятором. Выпускается с заводской установкой электронного модуля и потенциометра.

Характеристики и особенности Siemens SQM50.483A2Z3:

• питание 220 В с допуском -15%/+10%;
• время перемещения заслонки на 90º/130º составляет 30/43 секунды;
• максимальный крутящий и удерживающий момент равен 15 Нм;
• синхронный реверсивный двигатель с защитой от блокировки;

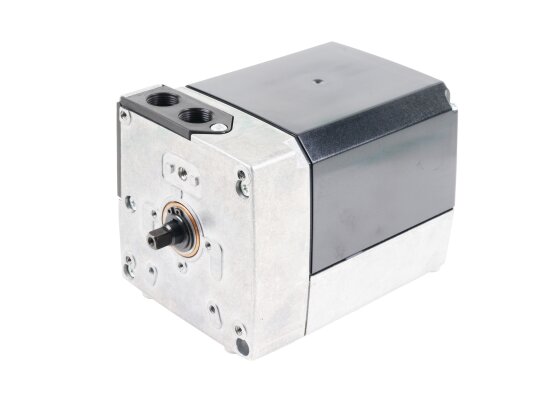

• приводной вал диаметром 12 мм с двумя рабочими концами входит в комплект;
• возможность разъединения приводного и кулачкового валов;
• нажимная шпилька для ручного отсоединения вала от редуктора;
• заводская настройка на левое вращение вала с возможностью переключения направления;

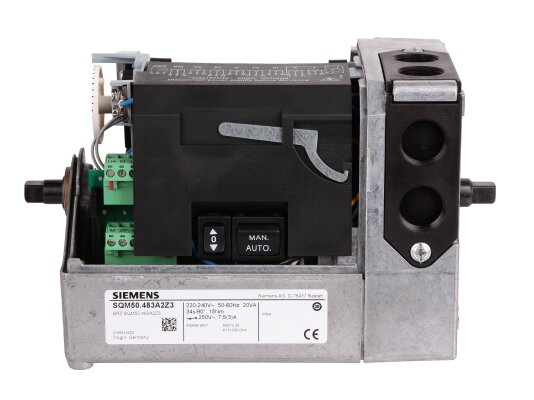

• электронный модуль для управления приводом;
• потенциометр обратной связи для передачи информации о текущем положении;

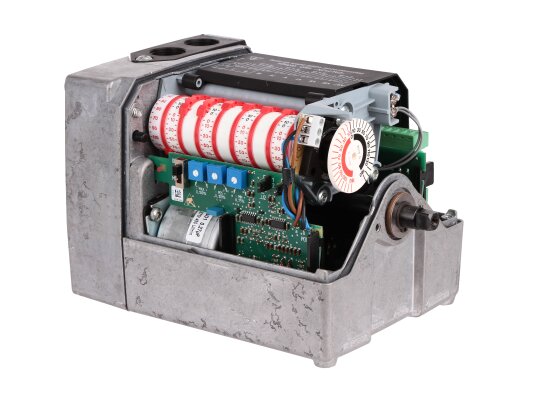

• 2 ограничительных и 6 дополнительных переключателей;
• регулировка параметров переключения осуществляется вращением кулачковых шайб;

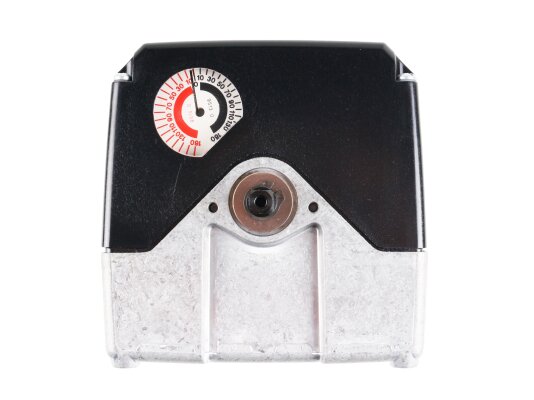

• индикация положения как внутри, так и снаружи;
• ресурс работы составляет 250 тысяч полных циклов открытия и закрытия;
• рабочий температурный диапазон от -20 до +60 °C, влажность до 95%.

Конструкция

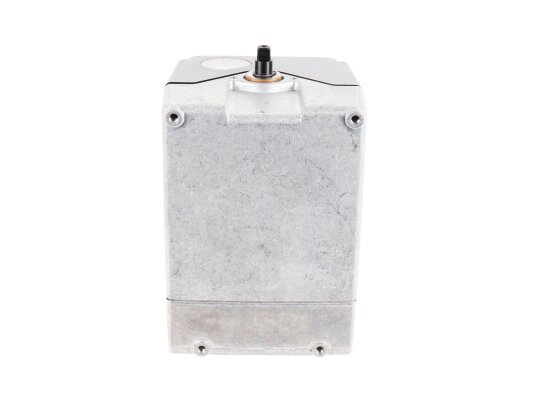

Основной механизм сервопривода Siemens SQM50.483A2Z3 размещён в литом алюминиевом корпусе. Наружная оболочка выполнена из термостойкого и ударопрочного пластика. Корпус соответствует классу защиты IP54 при соблюдении правил монтажа. Редуктор не требует обслуживания и смазан смазкой длительного действия. В комплект поставки входят монтажные элементы, уплотнительные наборы для вала, адаптеры и другие аксессуары.

Артикул: SQM50.483A2Z3
Производитель: Siemens, Германия
На складе: Да
