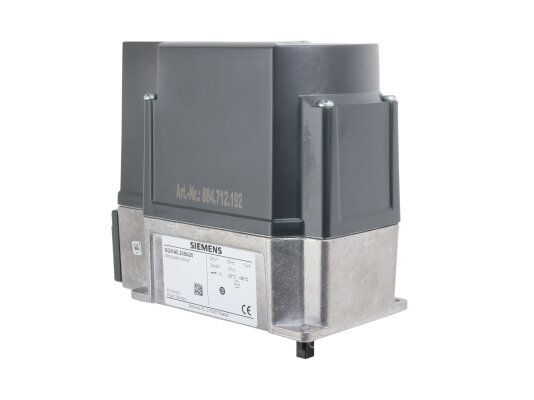

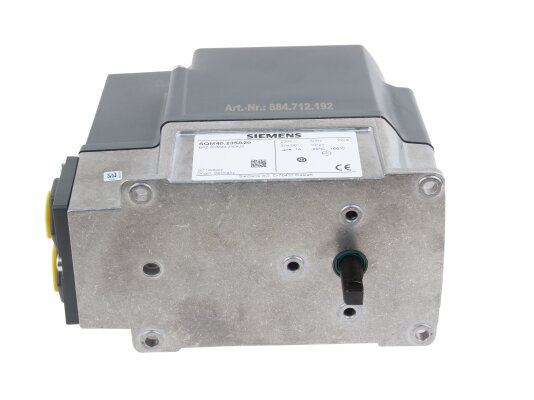

Сервопривод Siemens SQM40.235A20

Сервопривод Siemens SQM40.235A20 предназначен для перемещения воздушных и газовых заслонок, клапанов жидкотопливных систем и других вращающихся механизмов. Он отличается надёжностью, высоким уровнем защиты от пыли и влаги, универсальностью и минимальными требованиями к обслуживанию. Полный ход открытия на 90º занимает 30 секунд.

Конструкция и особенности

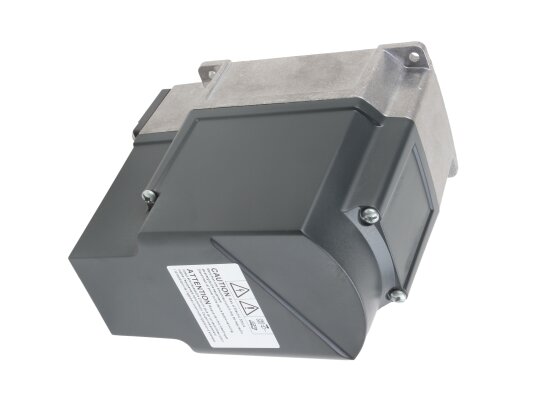

• Устройство имеет прочный корпус с классом защиты IP 66, что позволяет использовать его как внутри помещений, так и на улице. Корпус и детали изготовлены из алюминиевого сплава, крышка выполнена из ударопрочного и термостойкого пластика.
• Привод оснащён синхронным шаговым двигателем с питанием 220 В (-15%, +10%), крутящим моментом 10 Нм и защитой от блокировки. Вал вращается против часовой стрелки и может быть отсоединён вручную нажатием на штифт с автоматическим повторным подключением.
• В конструкции применены зубчатый механизм и подшипники, смазанные смазкой длительного действия, не требующей обслуживания.
• Управление осуществляется через автоматику горелки, а также может работать с трёхточечными регуляторами и контроллерами непрерывного действия.
• Для удобства настройки предусмотрены шкалы рядом с кулачками, позволяющие регулировать угол открытия в диапазоне 0...90°. Положение заслонки отображается внутренней индикацией.

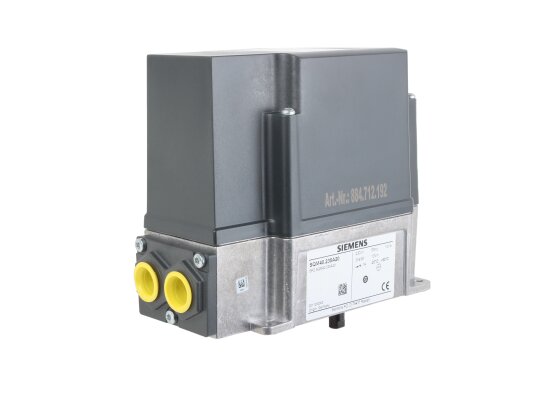

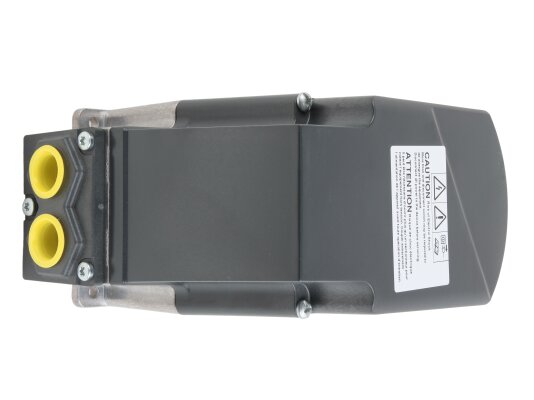

• В корпусе имеются крупные отверстия для удобного ввода кабелей. Монтаж возможен в любом положении, электрическое подключение выполняется через винтовые клеммы.
• Рабочий диапазон температур от -20 до 60 °C, влажность до 95%.

Преимущества:

• высокоточное позиционирование заслонки;
• защита от пыли и влаги класса IP 66;
• реверсивный двигатель с защитой от блокировки;
• надёжная и износостойкая конструкция;
• удобная настройка точек переключения.

Применение

Сервопривод применяется в средне- и высокомощных жидкотопливных и газовых горелках, а также в тепловых технологических установках. Он регулирует поток воздуха и газа, обеспечивая оптимальное соотношение компонентов топливовоздушной смеси для эффективного сгорания и высокого КПД котла.

Артикул: SQM40.235A20
Производитель: Siemens, Германия
На складе: Да
