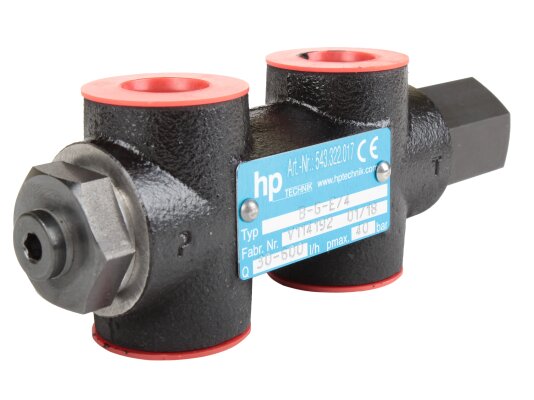

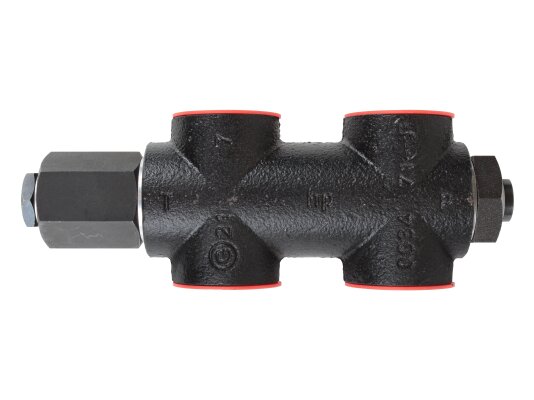

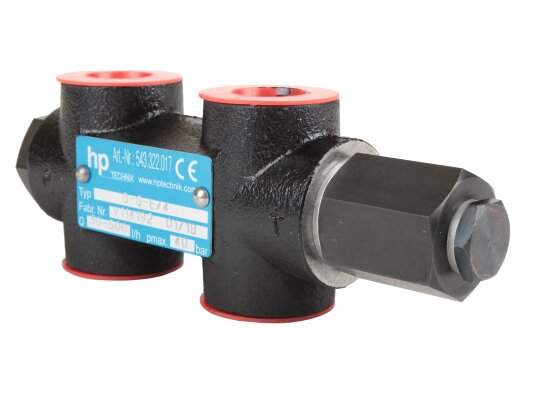

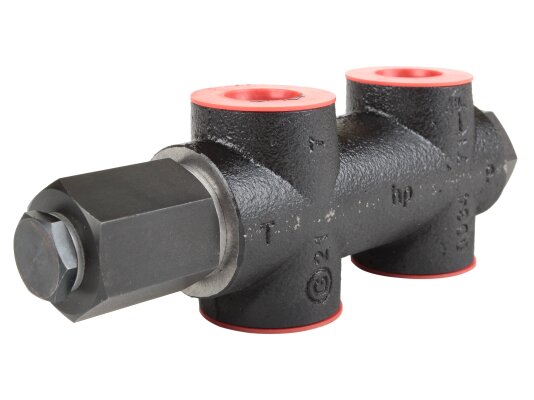

Перепускной клапан hp-Technik B-G-E/4 предназначен для применения в системах, использующих различные виды топлива и масла, преимущественно получаемые при переработке нефти. Он обеспечивает поддержание заданного рабочего давления или ограничивает максимальное давление в нагнетательной линии. Клапан совместим с широким спектром промышленного и технологического оборудования.
Основные характеристики:
- регулировка пружины в диапазоне от 15 до 40 бар;
- работает с топливом при температуре до +150° C и вязкости от 2,8 до 480 сСт;
- предназначен для жидкотопливных систем с максимальной производительностью до 10000 л/ч;
- подключение с резьбой G ½";
- температурный диапазон эксплуатации (окружающая среда) от -10 до +90° C.
Описание модели
Данный клапан представляет собой подпружиненный механизм прямого действия, разработанный для работы в тяжелых промышленных условиях. Изготовлен из материалов, устойчивых к износу и коррозии. Корпус выполнен из высокопрочного чугуна марки GGG40. Для установки рабочего давления предусмотрен регулировочный винт: поворот вправо увеличивает давление, влево — снижает.
В системах без обратной линии клапан выполняет функцию ограничения давления, а в двухтрубных установках поддерживает необходимый уровень давления. Привод в комплект не входит и приобретается отдельно. Рабочее давление можно изменить, установив одну из пяти доступных пружин.
Клапан не требует обслуживания, достаточно лишь контролировать герметичность системы и измерять давление.
Установка и регулировка
Монтаж клапана hp-Technik осуществляется с помощью резьбовых соединений. Установка проводится под контролем манометра. Для настройки давления используется регулировочный винт. Все неиспользуемые соединения необходимо герметизировать с помощью маслостойких уплотнителей из меди, алюминия или пластика.
Среда применения
Клапан предназначен для работы с легкими и тяжелыми жидкими видами топлива: мазутом (EL и S), нефтяными маслами, котельным жидким топливом, судовым топливом, керосином, нефтью, консистентной смазкой, растительными маслами холодного отжима, биомаслами, а также продуктами синтетической нефти и прочими.
Преимущества:
- корпус из высокопрочного чугуна;
- подходит для систем с высокой производительностью;
- универсальность — работает с топливом вязкостью до 480 сСт;
- термостойкость до +150° C;
- минимальные требования к обслуживанию;
- надежное резьбовое соединение с трубопроводом.
В нашем ассортименте представлены перепускные клапаны hp-Technik, электромагнитные клапаны для жидкотопливных систем и другие комплектующие для эффективной работы промышленных жидкотопливных горелок.
Артикул: B-G-E/4
Производитель: hp-Technik, Германия
На складе:
В наличии
