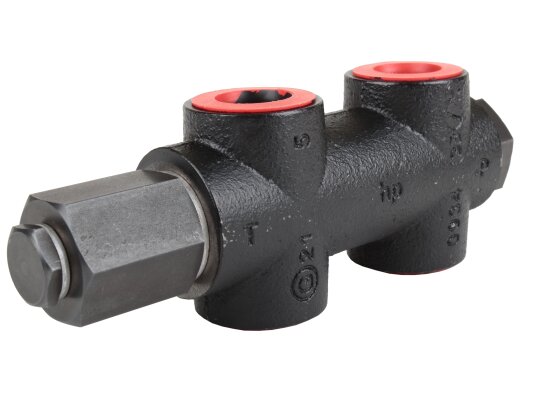

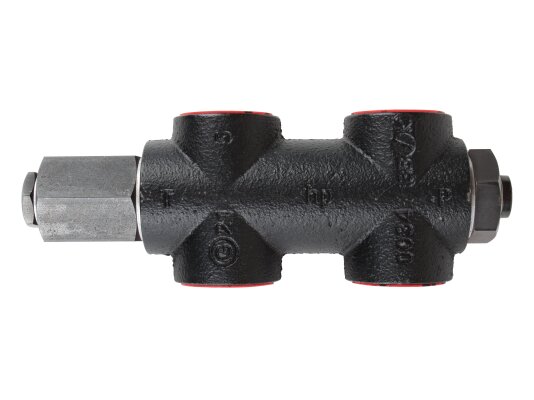

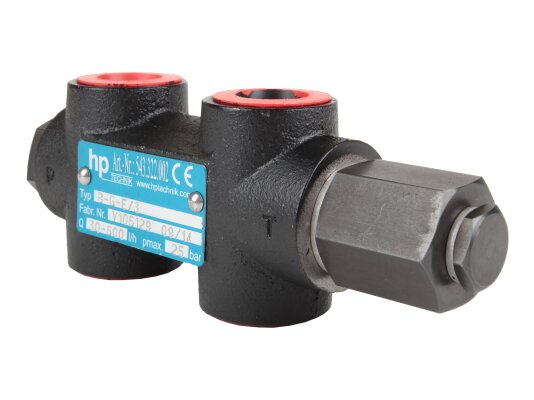

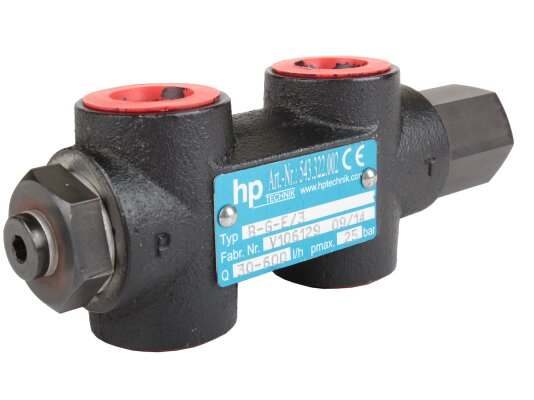

Перепускной клапан hp-Technik B-G-E/3 представляет собой подпружиненный механизм прямого действия, предназначенный для промышленных систем жидкотопливного типа. Его основная задача — поддерживать заданное рабочее давление или ограничивать максимальное давление в нагнетающей магистрали. Устройство совместимо с различным оборудованием и типами топлива.
Характеристики:
- регулировка пружины в диапазоне от 6 до 25 бар;
- работоспособность с топливом при температуре до +150° C и вязкости от 2,8 до 480 сСт;
- применимо в промышленных системах с максимальной производительностью до 6000 л/ч;
- подключение с резьбой G ½";
- рабочий температурный диапазон окружающей среды от -10 до +90° C.
Описание модели
Клапан выполнен как поршневой механизм с пружиной, изготовленный из материалов, устойчивых к износу и коррозии. Корпус выполнен из прочного чугуна марки GGG40. Для настройки давления предусмотрен регулировочный винт: поворот вправо увеличивает давление, влево — уменьшает.
В системах с одной трубой клапан hp-Technik B-G-E/3 служит ограничителем давления, а в двухтрубных — поддерживает давление. Привод приобретается отдельно. Для изменения рабочего давления можно установить одну из пяти доступных пружин с разными диапазонами.
Устройство не требует специального обслуживания в процессе эксплуатации, однако рекомендуется регулярно проверять герметичность и контролировать давление.
Установка и регулировка
Клапан крепится к трубопроводу с помощью резьбовых соединений. Для монтажа используется манометр, а регулировка давления осуществляется через винт. Все неиспользуемые соединения необходимо тщательно герметизировать, применяя уплотнители из маслостойких материалов, таких как медь, алюминий или пластик.
Среда применения
Клапан предназначен для работы с мазутом (EL и S), нефтяными маслами, котельным жидким топливом, судовым топливом, керосином, нефтью, консистентной смазкой, а также биотопливом холодного отжима (полный список видов топлива приведён в инструкции по эксплуатации).
Преимущества:
- корпус из высокопрочного чугуна;
- широкая совместимость с различными видами жидкого топлива, включая лёгкое и тяжёлое;
- высокая пропускная способность;
- стойкость к высоким температурам (до +150° C);
- минимальные требования к обслуживанию;
- возможность смены пружины для изменения рабочего диапазона;
- надёжное резьбовое соединение.
В интернет-магазине Венту доступны перепускные клапаны hp-Technik, электромагнитные клапаны для жидкотопливных систем и другие комплектующие для промышленных установок.
Артикул: B-G-E/3
Производитель: hp-Technik, Германия
На складе:
В наличии
