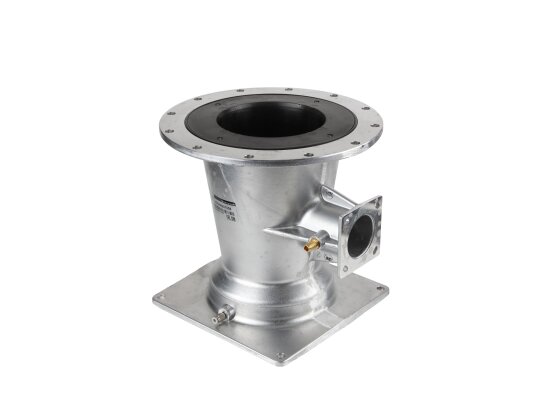

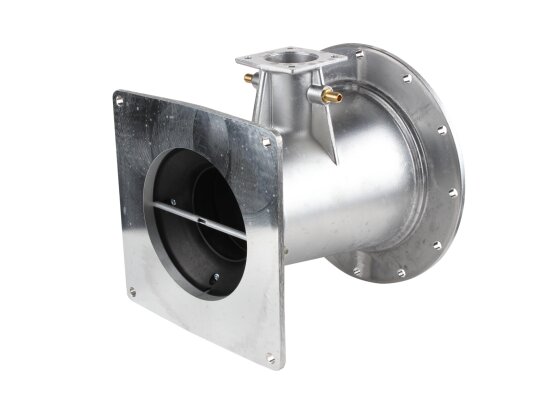

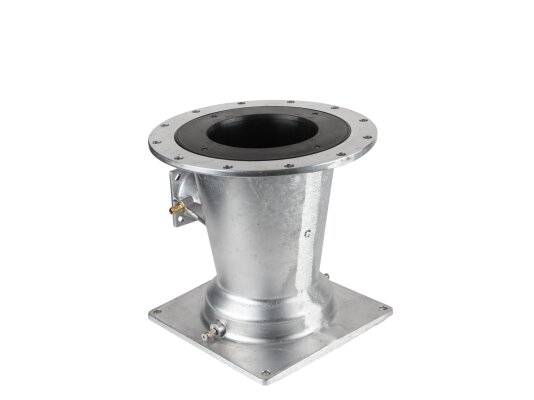

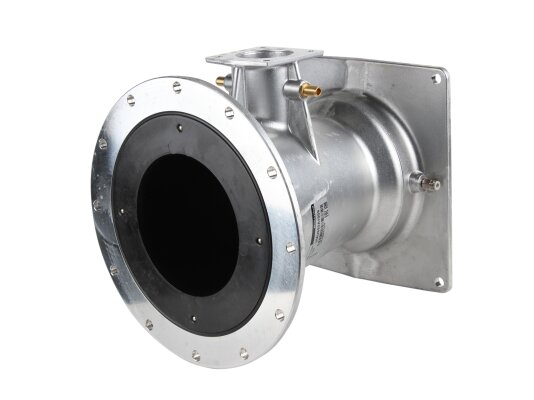

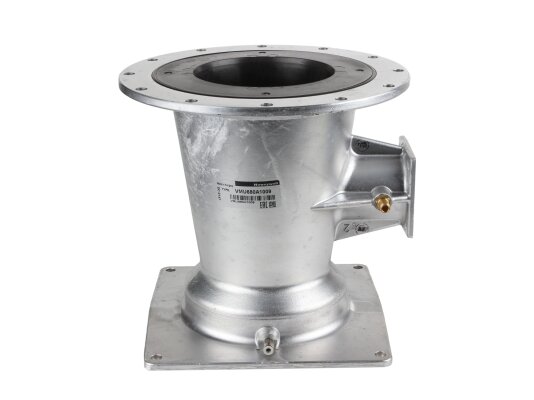

Труба вентури Honeywell VMU680A1009

Труба Вентури Honeywell VMU680A1009 в сочетании с газовым клапаном VR4ххVх/ VR8ххVх и специализированным вентилятором EC обеспечивает эффективное плавное управление горелкой с полным предварительным смешиванием газовой и воздушной компонентов.

Характеристики

Корпус выполнен из алюминия, сама труба Вентури изготовлена из пластика statcon PF, а уплотнительные элементы — из бутадиен-нитрильного каучука (NBR). Устройство предназначено для работы при температуре окружающей среды от 0 до +100 °C.

Труба Вентури служит для смешивания газа с воздухом и подготовки горючей смеси. Она обеспечивает плавное регулирование горелки с предварительным смешиванием и стабильным соотношением газ/воздух при нагрузках от 17 % до максимума. Плавная модуляция достигается за счёт изменения скорости вращения вала вентилятора.

Данное устройство входит в систему, включающую вентилятор EC и клапан Honeywell, который поддерживает постоянное соотношение газ:воздух 1:1. Настройка параметров производится через дроссель. Удобное расположение точек контроля и регулировок сверху облегчает подготовку к эксплуатации.

Установка

Труба Вентури крепится к вентилятору EC в одном из шести возможных положений с помощью шести болтов М8. Герметичность соединения обеспечивается уплотнительным кольцом. Газовый регулирующий клапан монтируется на трубу в одном из трёх вариантов положения.

Преимущества:

• прочная и устойчивая к коррозии конструкция;
• широкий диапазон регулировки от 17 % до 100 %;
• возможность выбора ориентации монтажа;
• удобный доступ к настройкам и контрольным точкам сверху;
• подходит для установок мощностью до 680 кВт;

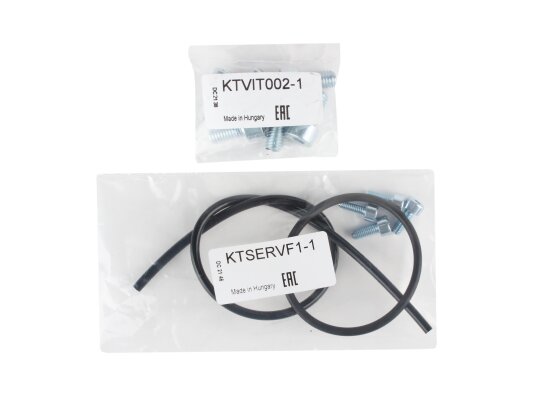

• в комплекте имеются все необходимые монтажные элементы.

Также со склада или под заказ доступны жаровые трубы других моделей и размеров. Свяжитесь с нами, и мы поможем подобрать оборудование для вашего котла или теплогенератора.

Артикул: VMU680A1009
Производитель: Honeywell
На складе: Да
