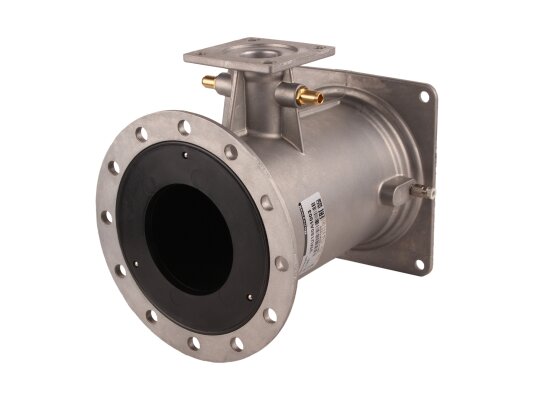

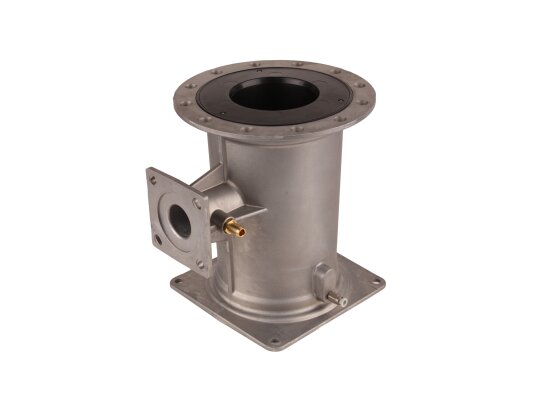

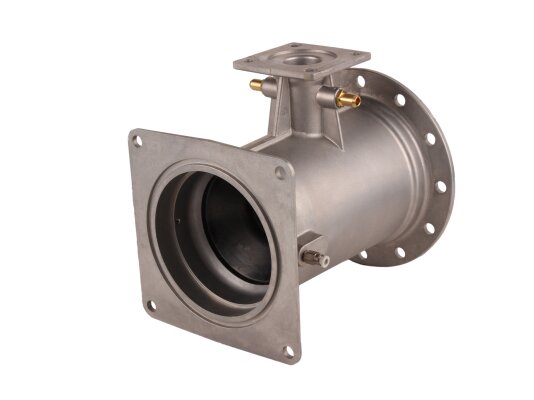

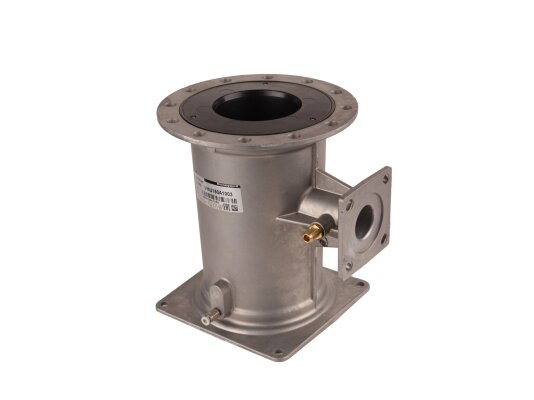

Труба вентури Honeywell VMU150A1003

Труба Вентури Honeywell VMU150A1003 предназначена для систем с мощностью до 150 кВт. Она служит для смешивания газовоздушной смеси в горелках с полным предварительным смешением, обеспечивая эффективную и экономичную работу котла. В комплекте с вентилятором ЕС и газовым клапаном VR4ххVх/VR8ххVх формирует комбинированную систему, которая поддерживает постоянное соотношение газа и воздуха 1:1.

Характеристики

Корпус выполнен из алюминиевого сплава, устойчивого к коррозии, сама труба изготовлена из пластика statcon PF, а уплотнители — из NBR-резины. Конструкция рассчитана на эксплуатацию при температуре окружающей среды от 0 до +100 °C.

Система обеспечивает смешивание газа с воздухом, подготовку горючей смеси для сгорания и регулирует мощность в диапазоне от 17 до 100 %. Плавное управление горелкой достигается за счёт изменения скорости вращения вентилятора.

Труба применяется совместно с вентилятором и газовым клапаном Honeywell, которые поддерживают неизменное соотношение газ/воздух 1:1. Газовый клапан регулирует давление газа так, чтобы оно соответствовало давлению окружающего воздуха. Внутри трубы создаётся разрежение относительно внешнего давления, что способствует подаче газа.

Настройка параметров производится с помощью дросселя, при этом верхний доступ к регулировочным и контрольным точкам облегчает подготовку системы к работе.

Установка

Труба Вентури крепится к вентилятору ЕС с помощью шести болтов М8. Возможен выбор одного из шести вариантов монтажного положения. Герметичность соединения обеспечивается уплотнительным кольцом. Газовый клапан фиксируется на трубе в одном из трёх положений.

Преимущества:

• коррозионно-стойкий и надёжный корпус;
• широкий диапазон регулировки мощности от 17 до 100 %;
• возможность выбора положения при монтаже;
• удобный доступ к настройкам и контрольным точкам;

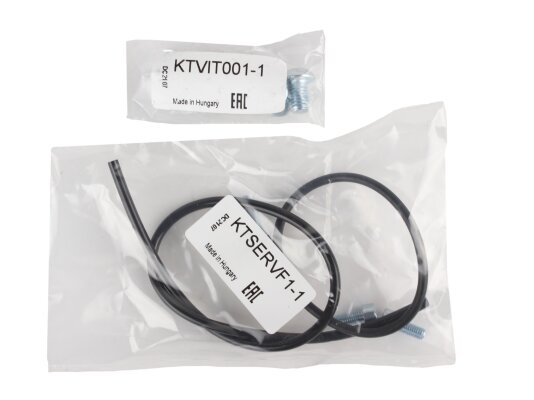

• в комплекте поставки есть крепёжные элементы.

У нас вы можете приобрести жаровые трубы и другие комплектующие для безопасной и эффективной работы газовых, комбинированных и жидкотопливных горелок. Свяжитесь с нами, и мы поможем подобрать необходимое оборудование для вашей установки.

Артикул: VMU150A1003
Производитель: Honeywell
На складе: Да
