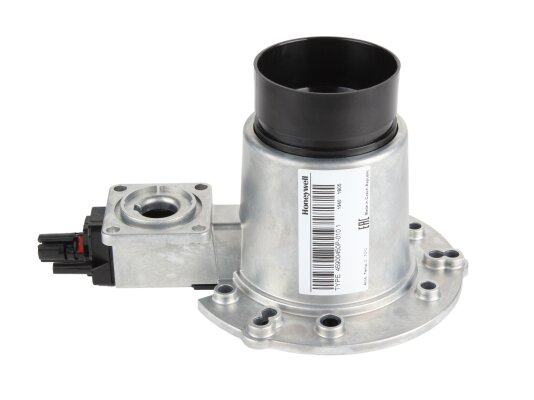

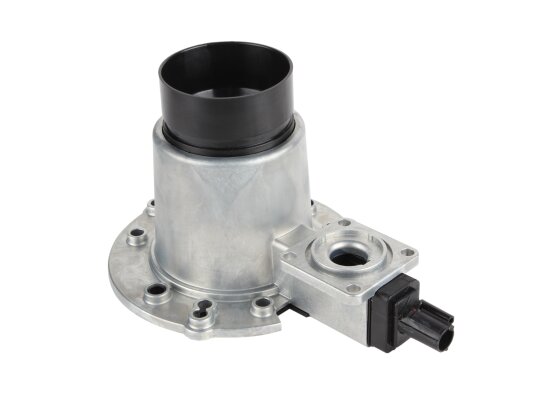

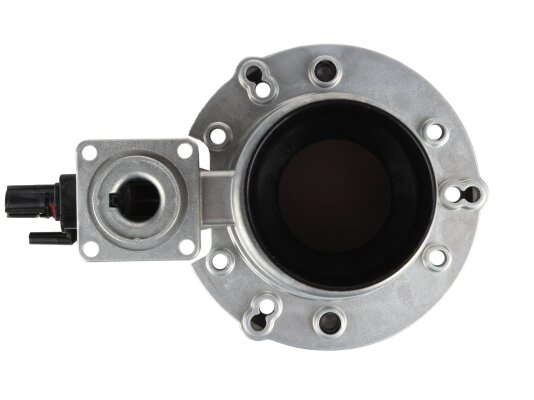

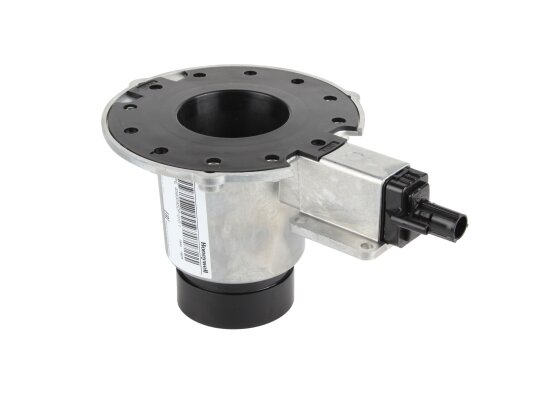

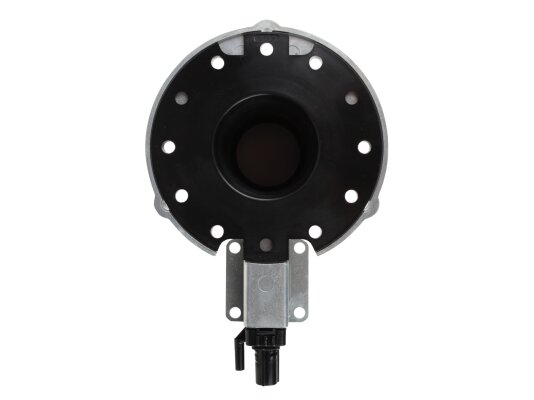

Труба вентури Honeywell 45900450P-010B

Применение

Труба Вентури предназначена для установки в конденсационные котлы с теплообменниками моделей Giannoni TRIO и DUO, а также TRIO 200 и DUO 100.

Кроме того, у нас можно приобрести жаровые трубы различных размеров и форматов. Свяжитесь с нами, и мы поможем подобрать оптимальный комплект.

Особенности

Изготовленная из алюминиевого сплава, труба Вентури рассчитана на работу с газообразными средами. Она обеспечивает смешивание газа с воздухом и подготовку газовоздушной смеси для эффективного сгорания. При снижении нагрузки тепловой установки до 20 % от максимума, труба позволяет плавно регулировать мощность горелки, сохраняя постоянное соотношение газ:воздух.

В конструкции системы труба применяется совместно с вентилятором и газовым регулирующим клапаном Honeywell, который поддерживает фиксированное соотношение газ:воздух 1:1. Модуляция мощности горелки достигается за счёт изменения скорости вращения вала вентилятора, а клапан регулирует давление газа, выравнивая его с давлением воздуха. Внутри трубы создаётся разрежение относительно внешнего давления, что способствует подаче газа.

Монтаж

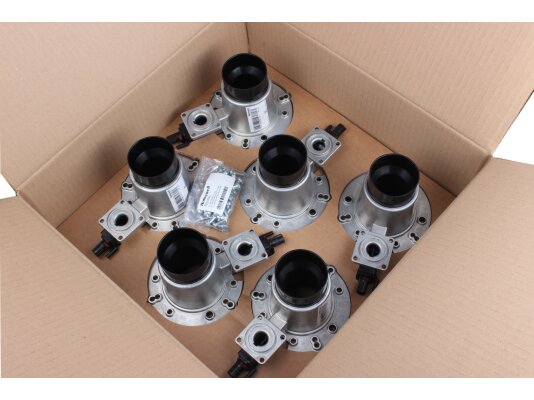

Труба может устанавливаться в различных положениях — до восьми вариантов на вентиляторе DC. Для крепления используются саморезы М5, которые входят в комплект поставки. Герметичность обеспечивается уплотнительной прокладкой, также поставляемой вместе с трубой.

Монтаж возможен как в горизонтальном, так и в вертикальном положении, на боковых или торцевых выходах. Для торцевого крепления применяются винты М4 и уплотнитель из NBR-каучука, а для бокового — винты М5 с соответствующим уплотнительным кольцом. Регулировка рабочих параметров осуществляется с помощью дроссельного винта.

Труба вентури Honeywell 45900450P-010B предназначена для смешивания компонентов газовоздушной смеси в промышленных горелках с предварительным смешением. Она является частью комбинированной системы, включающей вентилятор и газовый регулирующий клапан.

Артикул: 45900450P-010B
Производитель: Honeywell
На складе: Да
