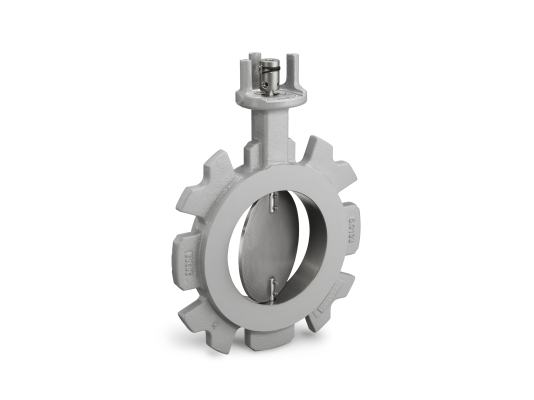

Дроссельная заслонка Siemens VKF10.050 предназначена для монтажа в трубопровод и используется вместе с исполнительным механизмом для регулировки потока газа или воздуха. Изделие отличается высокой прочностью, устойчивостью к коррозии и температурным воздействиям, а также не требует частого обслуживания. Она рассчитана на работу с воздухом, газами 1-3 семейства и рециркуляционными газами при температуре до 180 °C.
Основные характеристики и преимущества:
- максимальное рабочее давление среды до 1,5 бар;
- угол открытия регулируется в диапазоне 5–85°;
- тип диска заслонки — проникающий;
- подходит для газов, биогаза с 1 % H2S и 1 % NH3, воздуха и дымовых газов;
- совместима только с приводами левого вращения;
- газ может подаваться на заслонку с обеих сторон;
- объем утечки воздуха при перепаде давления 2 кПа составляет менее 2 %;
- конструкция не требует обслуживания;
- используются высокопрочные материалы, устойчивые к коррозии и давлению;
- монтаж прост, не требует специальных инструментов и настройки;
- возможна установка в различных монтажных положениях.
Подробности о дроссельной заслонке
Корпус заслонки изготовлен из чугуна GGG40.3 с шаровидным графитом согласно DIN EN 1563, вал и диск выполнены из нержавеющей стали. Вал оснащён двумя кольцевыми уплотнителями. Заслонка устанавливается между фланцами по стандартам ISO 7005 и ANSI. Ввод в эксплуатацию происходит после одновременного монтажа исполнительного механизма. После крепления привода на вал устанавливаются указатель положения и диск проникающего типа с шагом 5°.
Изделие соответствует европейским нормам безопасности для газового и жидкотопливного оборудования.
Заслонка рассчитана на работу при внешних температурах от -15 до +180 °C с воздухом и дымовыми газами, а также от -15 до +60 °C при использовании в системах сжигания газов 1-3 семейства и биогаза. Допустимая относительная влажность воздуха не превышает 95 %.
Область применения
Дроссельные заслонки Siemens VKF10 применяются для управления потоками воздуха и газа в топочных установках. Они обеспечивают:
- широкий диапазон регулировки расхода газа и воздуха;
- контроль движения газов в системах рециркуляции;
- работу с биогазом (с 1 % H2S и 1 % NH3) и отработанными горячими газами.
Состав поставки
В комплект входят муфта на вал диаметром 10 мм и монтажная плита для исполнительных механизмов моделей SQM33, SQM40 и SQM45.
Газовые заслонки для горелок доступны в базовой комплектации, а также с дополнительными опциями. По желанию можно заказать монтажные плиты увеличенного размера и исполнительные механизмы с необходимыми характеристиками.
Артикул: VKF10.050
Производитель: Siemens, Германия
На складе:
В наличии
