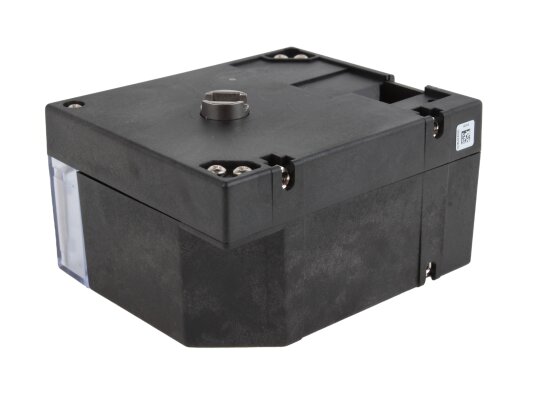

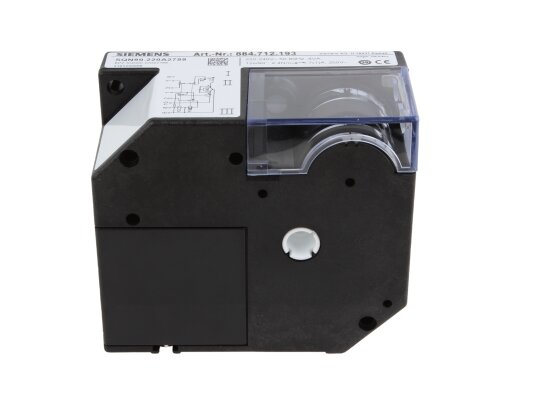

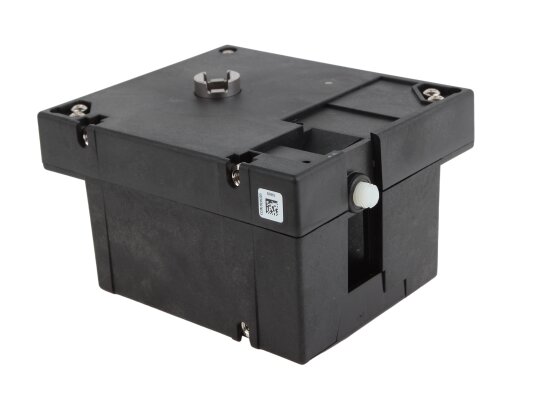

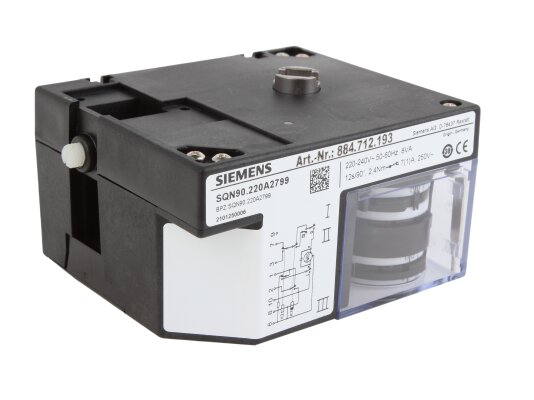

Сервопривод Siemens SQN90.220A2799

Сервопривод Siemens SQN90.220A2799 предназначен для регулировки положения воздушной заслонки при подготовке топливовоздушной смеси к процессу сгорания. Он устанавливается на 1-ступенчатые, 2-ступенчатые или модулируемые горелки малой и средней мощности, работающие на газе или жидком топливе. Полное открытие заслонки на 90º происходит за 12 секунд.

Ключевые особенности

• Работа сервопривода осуществляется под контролем менеджера горения (LOA/LMO/LMG/LFL), который регулирует пропорции и объемы компонентов смеси. Также устройство совместимо с регуляторами.
• Привод оснащён синхронным двигателем с питанием 220 В и крутящим моментом 2,4 Нм, который через зубчатую передачу вращает приводной вал и распредвал. Редуктор можно вручную отсоединить с последующим автоматическим повторным зацеплением, при этом он не требует регулярного обслуживания благодаря постоянной смазке.
• В конструкции предусмотрены 2 реле, 8 клемм и 3 переключателя. Положение срабатывания каждого концевого и вспомогательного переключателя регулируется с помощью кулачков в диапазоне 0…90 º.
• Корпус изготовлен из пластика, устойчивого к механическим и температурным воздействиям, обеспечивая защиту от пыли и влаги по стандарту IP40.
• Встроена индикация положения вала, предусмотрена возможность установки потенциометра. Электрические подключения выполняются через винтовые клеммы.

Преимущества:

• быстрое и точное позиционирование заслонки;
• индикация положения;
• редуктор с возможностью ручного отсоединения;
• постоянная смазка без необходимости замены;
• прочный полимерный корпус с высокой термостойкостью;
• удобная настройка точек переключения;
• опциональная установка потенциометра;
• защита от пыли и влаги по классу IP40.

Условия эксплуатации

Сервопривод Siemens SQN90.220A2799 рассчитан на работу при температуре окружающей среды от -20 до +60 ºС и влажности менее 95%.

Артикул: SQN90.220A2799
Производитель: Siemens, Германия
На складе: Да
