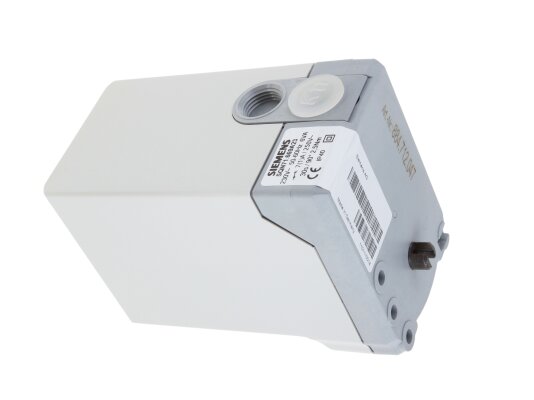

Сервопривод Siemens SQN71.669A23

Сервопривод Siemens SQN71.669A23 предназначен для автоматического управления воздушной или газовой заслонкой в сочетании с контроллером. Он играет важную роль в регулировании топливно-воздушной смеси и обеспечивает вентиляцию камеры сгорания. Устройство отличается надежной конструкцией и удобством в подключении и настройке. Применяется в горелках средней и малой мощности, работающих на газе или жидком топливе.

Особенности:

• питание осуществляется от сети 220 В с допустимыми колебаниями напряжения от -15% до +10%;
• двигатель реверсивного типа с крутящим моментом 2,5 Нм;
• угол регулировки открытия варьируется от 0 до 130°, при этом максимальный поворот достигает 160°;
• время полного открытия на 90° составляет 30 секунд;
• встроенный электронный контур управления;
• наличие по два концевых и дополнительных выключателей с возможностью точной настройки;
• редуктор не требует обслуживания благодаря применению смазки длительного действия;
• электроподключение через винтовые клеммы;
• корпус оснащён выбивным отверстием для удобного ввода кабеля;
• вращение приводного вала происходит по часовой стрелке;
• встроенная индикация положения заслонки;
• приводной вал можно отсоединить от зубчатой передачи и двигателя при помощи нажатия на штифт.

Устройство

Пластиковый корпус сервопривода Siemens SQN71.669A23 обладает ударопрочностью и термостойкостью, а его компактные размеры облегчают монтаж. Вал изготовлен из износостойкой стали. Внутри корпуса расположены реверсивный синхронный двигатель, редуктор, распределительный вал, реле и переключатели. Уровень защиты от пыли и влаги соответствует классу IP40. Рабочий температурный диапазон составляет от -20 до +60 °C.

Артикул: SQN71.669A23
Производитель: Siemens, Германия
На складе: Да
