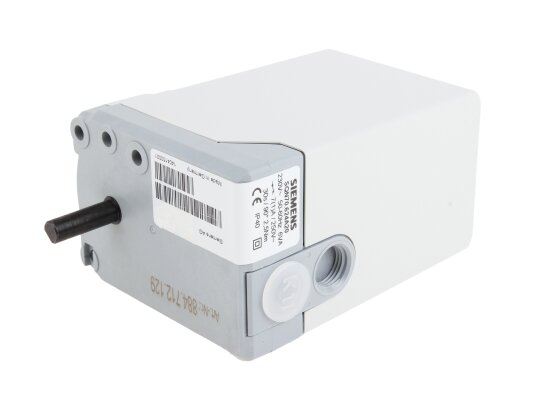

Сервопривод Siemens SQN70.624A20

Реверсивный сервопривод Siemens SQN70.624A20 управляет газовой или воздушной заслонкой. Используется в средне- и маломощных горелках для регулирования потока в зависимости от нагрузки и работает в связке с автоматикой котла.

Основные характеристики:

• питание 220 В с допустимыми отклонениями -15% и +10%;
• управление функциями привода осуществляется топочным автоматом;
• крутящий момент составляет 2,5 Нм;
• время перемещения заслонки на 90º — 30 секунд;
• регулировка угла открытия с максимальным поворотом до 160°;
• встроенный электронный модуль;
• наличие 2 концевых и 2 дополнительных выключателей;
• простая настройка выключателей для задания точек переключения;
• зубчатая передача не требует технического обслуживания;
• возможность отсоединения приводного вала от редуктора и двигателя нажатием на штифт с автоматическим повторным зацеплением;
• корпус из ударопрочного и термостойкого пластика;
• винтовые клеммы для подключения электропитания;
• выбивное отверстие в корпусе для удобного ввода кабеля;
• вращение вала против часовой стрелки;
• приводной вал изготовлен из стали;
• внутренняя индикация положения заслонки.

Некоторые кулачки имеют тонкую регулировку, которую можно выполнять с помощью стандартной отвёртки, другие регулируются вручную или с использованием прилагаемого гаечного ключа и аналогичных инструментов.

Конструкция

В корпусе сервопривода Siemens SQN70.624A20 размещены реверсивный синхронный двигатель с зубчатой передачей, распределительный вал, реле и переключатели, подключённые к клеммам через печатную плату. Электрозащита корпуса соответствует стандарту IP40 при использовании соответствующих кабельных вводов и крепёжных винтов. Рабочие условия: температура окружающей среды от -20 до +60 °C, влажность менее 95%.

Артикул: SQN70.624A20
Производитель: Siemens, Германия
На складе: Да
