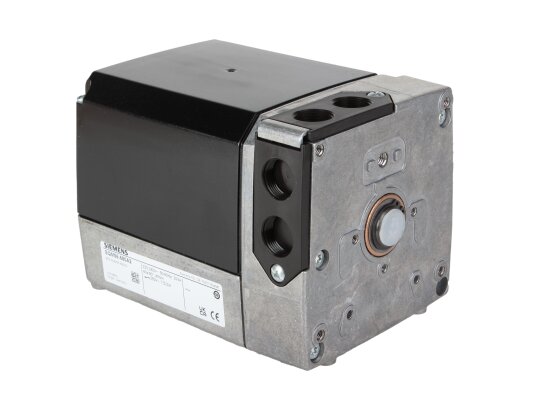

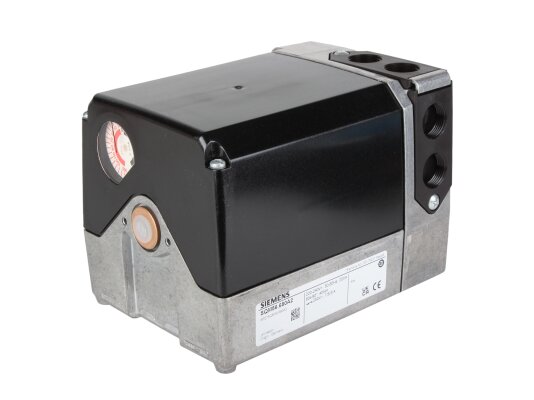

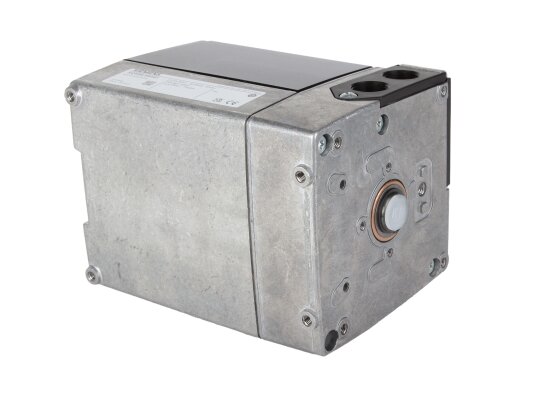

Сервопривод Siemens SQM56.680A2

Siemens SQM56.680A2 — сервопривод, предназначенный для управления поворотными элементами, такими как заслонки или затворы, с целью регулировки подачи воздуха или газа. Он широко применяется в промышленных горелках на жидком топливе и газе средней и высокой мощности. Управление соотношением топлива и воздуха осуществляется с помощью автоматики горелки или регулятора, который может быть трёхпозиционным или постоянного действия. В комплекте отсутствует приводной вал, который необходимо приобрести отдельно.

Ключевые характеристики Siemens SQM56.680A2:

• питание осуществляется от сети 220 В с допуском -15% и +10%;
• угол позиционирования варьируется от 0 до 160 градусов;
• время открытия на 90º составляет 60 секунд, на 130º — 87 секунд;
• крутящий и удерживающий момент равны 40 Нм;
• приводной и кулачковый валы можно отсоединять отдельно;
• зубчатая передача выполнена с минимальным зазором;

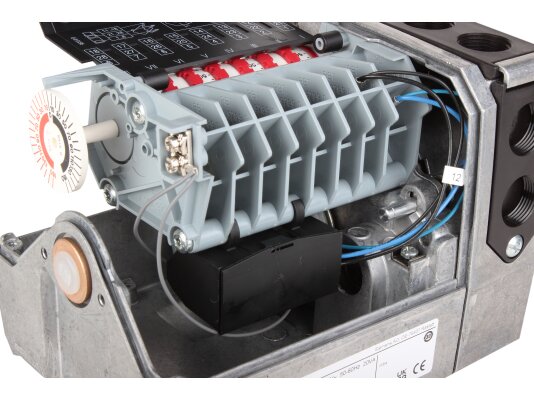

• оборудован двумя концевыми и шестью дополнительными переключателями;

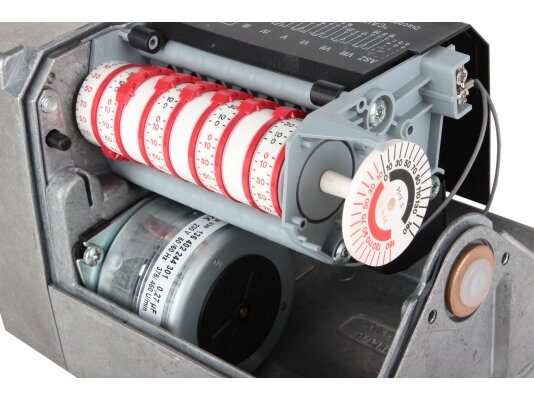

• уставки задаются вращением кулачковых шайб;
• рядом с кулачками расположены шкалы для точной настройки;
• вал вращается влево, но направление можно переключить;

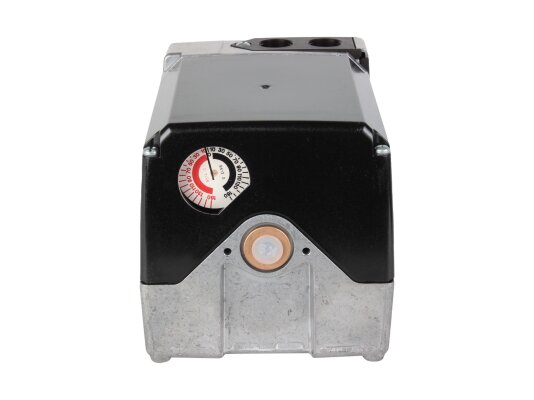

• положение заслонки отображается как внутренней, так и внешней индикацией;
• ресурс работы составляет 250 тысяч полных циклов, что соответствует примерно 10 годам эксплуатации;
• работает при температуре от -20 до +60 °C и влажности менее 95%.

Конструкция и исполнение

Сервопривод оснащён синхронным электродвигателем и электронными компонентами, заключёнными в литой алюминиевый корпус с ударопрочной и термостойкой пластиковой облицовкой. При правильном уплотнении вала и монтаже обеспечивается пылевлагозащита по стандарту IP54. Зубчатые колёса и подшипники не требуют смазки в течение всего срока службы, так как обработаны соответствующим образом.

Для расширения функционала привод можно дополнить электронным модулем, потенциометром, приводным валом, адаптером для изменения высоты установки, комплектом уплотнений вала и другими аксессуарами.

Артикул: SQM56.680A2
Производитель: Siemens, Германия
На складе: Да
