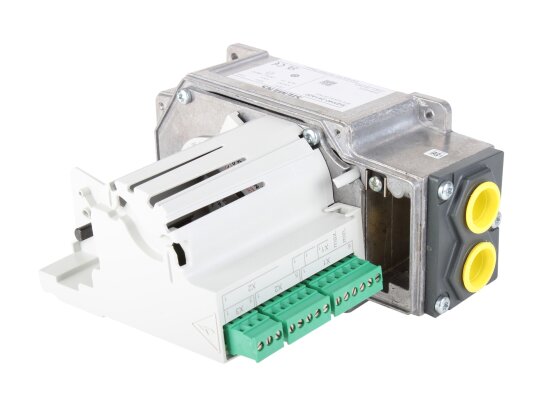

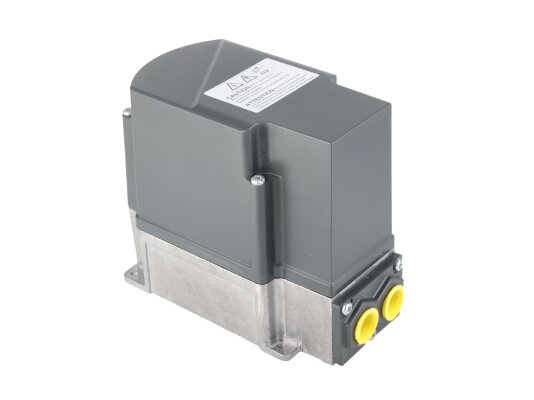

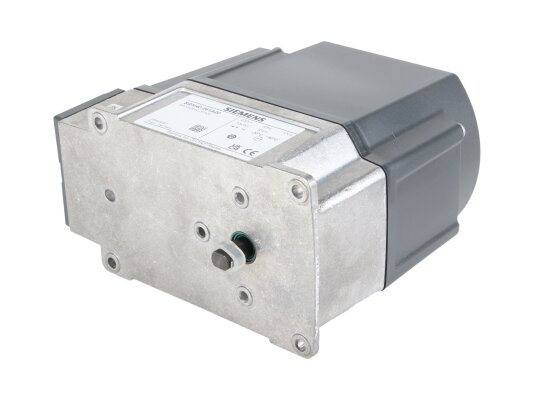

Сервопривод Siemens SQM40.261A20

Сервопривод Siemens SQM40.261A20 предназначен для установки в горелочные устройства, работающие на газе или жидком топливе. Он управляет газовыми и воздушными заслонками, а также другими элементами, требующими вращательного движения, с регулировкой угла открытия в диапазоне от 0 до 90º.

Технические характеристики SQM40.261A20:

• шесть переключателей для настройки;
• питание от сети 230 В с допусками -15% и +10%;
• крутящий момент составляет 10 Нм;
• время полного хода на 90º варьируется от 10 до 90 секунд;
• вращение вала осуществляется против часовой стрелки.

Конструкция и монтаж:

• корпус из литого алюминия с крышкой из термостойкого пластика;
• синхронный реверсивный электродвигатель с защитой от блокировки;
• вал можно отсоединить вручную нажатием на соединительный штифт, при этом повторное соединение происходит автоматически;
• зубчатая передача и подшипники не требуют обслуживания благодаря смазке постоянного действия;
• степень защиты корпуса соответствует стандарту IP 54;
• работает под управлением автомата горения, совместим с регуляторами и контроллерами;

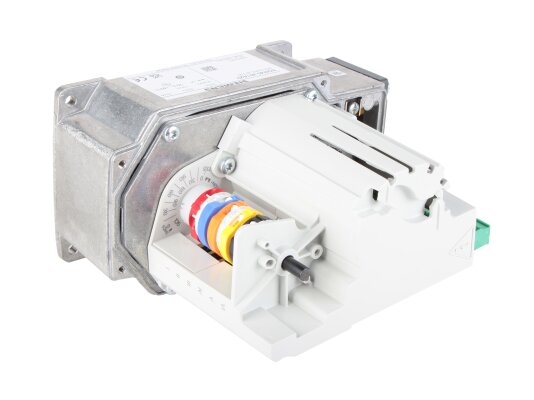

• концевые и дополнительные переключатели легко настраиваются;
• максимальный угол открытия заслонки — 90°, с индикацией положения;
• электрическое подключение осуществляется через винтовые клеммы;
• корпус оснащён крупными отверстиями для удобного ввода кабелей;
• устройство можно монтировать в любом положении;
• рабочий диапазон температуры окружающей среды от -20 до +60 °C, влажность менее 95%.

Область применения

Этот сервопривод предназначен для использования в горелках средней и высокой мощности. Он интегрируется в системы автоматического регулирования подачи воздуха, топлива или газа, обеспечивая поддержание необходимого соотношения компонентов горючей смеси и эффективную работу котлов. Применяется в отопительных системах, горячем водоснабжении, вентиляционных и кондиционирующих установках, а также на технологических производственных линиях.

Артикул: SQM40.261A20
Производитель: Siemens, Германия
На складе: Да
