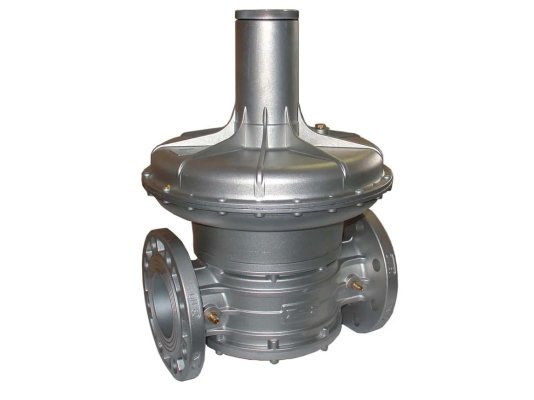

Газовый регулятор давления Madas RC09 010 отличается высокой герметичностью и морозоустойчивостью. Он предназначен для установки в промышленные газовые системы с максимальным давлением до 1 бар. Устанавливается перед оборудованием, потребляющим газ, чтобы снизить и автоматически поддерживать давление в соответствии с настройками пружины.
Ключевые характеристики и особенности:
- регулировка рабочей пружины в диапазоне 7-18 мбар;
- максимальное давление на входе: 1000 мбар;
- герметичность класса А согласно EN 88-2;
- минимальный расход газа для работы: от 0,1 м3/час;
- возможность монтажа как вертикально, так и горизонтально;
- фланцевое соединение DN 80;
- рекомендуется установка в местах, исключающих источники возгорания;
- рабочая температура окружающей среды: от -40 до +60 °C;
- максимальная температура поверхности корпуса: +60 °C;
- срок службы с заменой пружины и мембраны — 40 лет.
Область применения
Регулятор предназначен для снижения входного давления и поддержания заданного уровня на выходе. Он рассчитан на промышленное использование с рабочими средами: природный газ, сжиженный нефтяной газ, воздух, азот и другие сухие инертные газы.
Конструкция
Основные компоненты включают корпус с фланцевыми выходами, рабочую, компенсационную и предохранительную мембраны, пружину, винт регулировки, затвор и уплотнения.
Материалы изготовления: алюминий, латунь, нержавеющая сталь марки 430 F, оцинкованная нержавеющая сталь, стекловолокно с 30% нейлона; уплотнения выполнены из бутадиен-нитрильного каучука, обладающего газонепроницаемостью и износостойкостью, что предотвращает утечки и обеспечивает долговечность.
Для правильной сборки на корпусе нанесена стрелка, указывающая направление потока газа к горелке. Настройка рабочих параметров производится вращением регулировочного винта, расположенного сверху под колпачком, в пределах диапазона пружины и под контролем манометра.
Монтаж регулятора
Регулятор Madas RC подходит для установки во взрывобезопасных помещениях, а также на улице под навесом, козырьком или в шкафу.
Важно! Запрещается эксплуатация в агрессивных средах, вызывающих коррозию алюминия, стали и разрушение каучука.
Периодичность обслуживания
Рекомендуется менять рабочую мембрану каждые 5 лет, а пружину — через 20 лет. После разборки и сборки необходимо повторно настроить параметры работы.
Преимущества:
- устойчивое выходное давление;
- герметичность класса «А»;
- возможность монтажа в разных положениях;
- широкий температурный диапазон эксплуатации;
- длительный срок службы — 40 лет.
В нашем ассортименте представлены регуляторы давления газа Madas с обычной и усиленной мембраной, резьбовыми и фланцевыми соединениями, с фильтром и без, а также с различными диапазонами выходного давления. По запросу доступны модели для работы с биогазом и попутным нефтяным газом.
Артикул: RC09 010
Производитель: Madas, Италия
На складе:
В наличии
