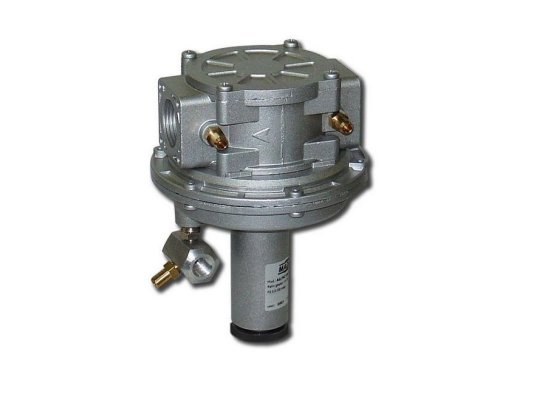

Регулятор давления газа Madas AGP02R применяется в системах, где давление газа равно или ниже давления воздуха. Он обеспечивает регулировку соотношения газ/воздух в диапазоне от 1:1 до 1:10. Устройство устанавливается в промышленных топочных установках с максимальным давлением в магистрали до 0,5 бар.
Характеристики и особенности:
- рабочий диапазон выходного давления 2–120 мбар;
- резьбовое соединение Rp 1/2";
- максимальное входное давление — 500 мбар;
- регулировка соотношения газ/воздух от 1:1 до 1:10;
- максимальная пропускная способность — 30 нм3/ч;
- монтаж только на горизонтальный трубопровод с пружиной вниз;
- стабильная работа при температурах от -15 до +60 °C;
- подключение к линии управления Rp 1/4";
- фильтрация газа от частиц размером от 50 мкм;
- срок службы до 40 лет при своевременной замене основных деталей.
Область применения
Регулятор предназначен для оборудования, использующего метан, сжиженный газ, воздух, азот и другие инертные сухие газы. Выходное давление регулируется с учетом заданного соотношения газ/воздух. Мощность горелки изменяется за счет управления воздушным потоком.
Конструкция и материалы
Устройство собрано в алюминиевом корпусе с резьбовыми соединениями. Материалы корпуса и деталей устойчивы к воздействию газов, коррозии и износу: литой алюминий, латунь OT-58, алюминий 11S, нержавеющая сталь 430F, оцинкованная сталь, газонепроницаемый NBR-каучук, стекловолокно с 30% нейлона, виледон.
Основные элементы: корпус, регулировочная пружина, устройство соотношения газ/воздух, байпас, раструб, винт регулировки, заглушка, трубка для подключения к воздуховоду, штуцер для измерения давления. На корпусе нанесена стрелка, указывающая направление потока при монтаже.
Место установки
Регулятор устанавливается в помещениях зоны 1 по ГОСТ Р 51330.9-99. Не допускается эксплуатация в агрессивных средах, разрушающих материалы корпуса и уплотнений.
Обслуживание
При эксплуатации необходимо:
- ежегодно контролировать выходное давление;
- очищать или менять фильтр через месяц после запуска и каждые 5 лет;
- заменять мембрану и пружину через 5 и 20 лет соответственно.
После разборки конструкции требуется повторная настройка рабочих параметров.
Преимущества:
- точное поддержание настроенного давления;
- соответствие стандарту EN 88-2;
- широкий диапазон регулировки;
- эффективная фильтрация газа;
- длительный срок службы.
В каталоге представлены другие регуляторы давления газа Madas. Для получения дополнительной информации обращайтесь к нашим специалистам.
Артикул: AGP02R
Производитель: Madas, Италия
На складе:
В наличии
