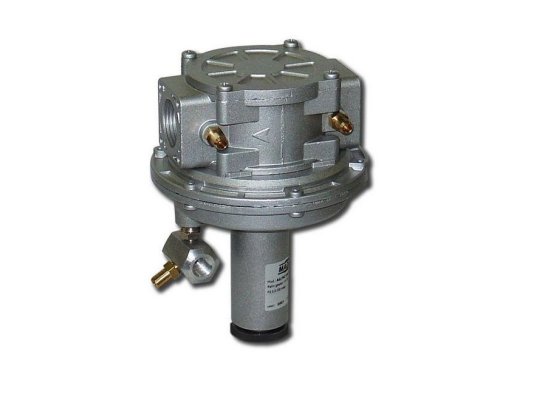

Регулятор давления газа Madas AGP02

Регулятор давления газа Madas AGP02 автоматически поддерживает давление газовоздушной смеси с соотношением 1:1, регулируя давление воздуха. Он предназначен для установки в газовых системах с максимальным давлением в магистрали до 500 мбар.

Характеристики и особенности:

• максимальное давление в распределительной сети — не выше 500 мбар;
• регулировка пружинного давления в диапазоне 2–120 мбар;
• резьбовое соединение Rp 1/2";
• соотношение газ/воздух — 1:1;
• встроенный фильтр с очисткой до 50 мкм;
• максимальная пропускная способность — 30 нм3/ч;
• установка только на горизонтальный трубопровод с пружиной вниз;
• рабочий температурный диапазон от -15 до +60 °C;
• подключение к линии управления Rp 1/4";
• срок службы регулятора — 40 лет при своевременной замене деталей.

Типы газа

Регулятор подходит для природного газа по ГОСТ 5542-87 и других неагрессивных сухих газов. Используется при необходимости поддержания давления газа, сопоставимого с давлением воздуха, а также как ноль-регулятор для поддержания нулевого давления при изменении расхода газа.

Конструкция и материалы

Устройство собрано в литом алюминиевом корпусе с резьбовыми соединениями. Материалы деталей и уплотнений включают алюминий 11S, латунь, нержавеющую сталь 430F, оцинкованную сталь, резину NBR, стекловолокно с 30% нейлона и виледон.

Основные компоненты: корпус, регулирующая пружина, байпас, раструб, винт настройки нуля, заглушка, воздуховодная трубка. На корпусе имеются штуцеры для отбора давления и стрелка, указывающая направление потока газа.

Место установки

Регулятор предназначен для эксплуатации в зоне 1 по ГОСТ Р 51330.9-99. Не рекомендуется использовать в агрессивных средах, способных повредить материалы корпуса и уплотнений.

Обслуживание и замена деталей

При эксплуатации необходимо ежегодно контролировать выходное давление, очищать или менять фильтр (через месяц после запуска и каждые 5 лет), а также заменять мембрану и пружину через 5 и 20 лет соответственно. После разборки конструкции требуется повторная настройка давления.

Преимущества:

• сертификация по EN 88-2;
• точное поддержание выходных параметров;
• широкий диапазон регулировки давления;
• эффективная фильтрация газа;
• длительный срок службы — 40 лет.

Компания Madas предлагает регуляторы давления газа для различных задач регулирования. Полный ассортимент доступен в каталоге.

Артикул: AGP02
Производитель: Madas, Италия
На складе: Да
