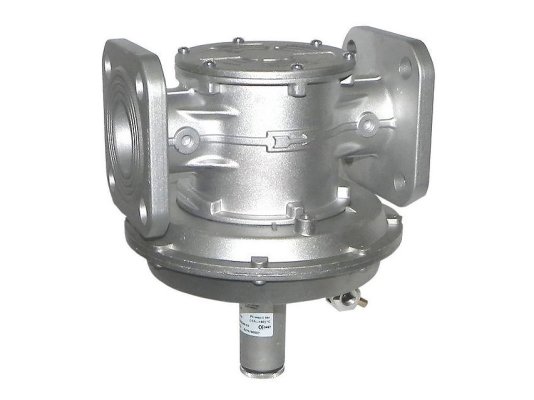

Регулятор давления газа Madas AG40 предназначен для поддержания заданного давления с учетом настроек. Используется как регулятор соотношения газ/воздух 1:1 или в роли ноль-регулятора. Применяется в промышленных системах сжигания природного газа при максимальном давлении в распределительной сети до 500 мбар. Соответствует европейскому стандарту EN 88-2. Отличается высокой герметичностью, широким диапазоном регулировки, простотой монтажа и обслуживания. Предназначен для горизонтального монтажа.
Основные характеристики:
- рабочее давление газа после регулятора — от 2 до 120 мбар;
- максимальное входное давление — 500 мбар;
- пропускная способность до 400 нм3/ч;
- фильтрация газа от механических частиц размером более 50 мкм;
- класс фильтрации G2 по EN 779;
- фланцевое соединение DN 40;
- корпус из литого алюминия, устойчивый к коррозии;
- подключение линии управления — Rp 3/4";
- детали и уплотнения из материалов, устойчивых к углеводородам: нержавеющая сталь, алюминий 11S, латунь, стекловолокно с 30% нейлона, NBR, виледон;
- монтаж только горизонтально с пружиной внизу;
- рабочий температурный диапазон от -15 до +60 °C;
- регулировка давления газа осуществляется винтом;
- срок службы при своевременном обслуживании — 40 лет.
Область применения
Регулятор Madas AG40 предназначен для систем, использующих природный газ по ГОСТ 5542-87 и другие нейтральные сухие газы. Может работать как регулятор равенства давлений газ/воздух (1:1) или ноль-регулятор. При использовании дополнительного комплекта доступны другие диапазоны регулировки газовоздушной смеси.
Монтаж
Устройство устанавливается в помещениях, соответствующих требованиям ГОСТ Р 51330.9-99 (зона 1 по классификации взрывоопасных зон). Не предназначено для эксплуатации в агрессивных средах, разрушающих металл и уплотнения.
Настройка
Параметры регулируются винтом с применением манометра. При работе в режиме регулятора газ/воздух давление перед устройством должно превышать максимальное рабочее давление.
Срок службы и обслуживание
Полная замена регулятора производится после 40 лет эксплуатации или при необходимости. Мембрана рассчитана на 5 лет, пружина — на 20 лет, после чего требуется замена. Фильтр очищается или меняется через месяц после запуска и затем каждые 5 лет. После разборки конструкции необходима повторная настройка выходного давления.
Преимущества:
- стабильное поддержание давления газа согласно настройкам;
- возможность работы как регулятора газ/воздух и ноль-регулятора;
- износостойкая и коррозионно-устойчивая конструкция;
- широкий диапазон регулировки выходного давления;
- уплотнения, устойчивые к углеводородам, и высокая герметичность;
- фильтрация потока от крупных механических загрязнений;
- длительный срок службы — 40 лет.
Также у нас можно приобрести регуляторы давления газа с другими характеристиками. Обращайтесь, поможем подобрать оборудование для вашей системы.
Артикул: AG40
Производитель: Madas, Италия
На складе:
В наличии
