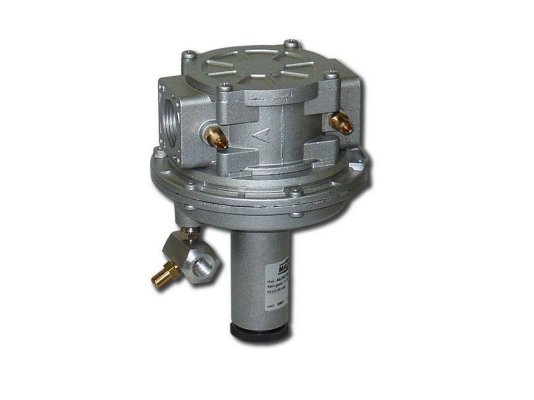

Регулятор давления газа Madas AG03I

Регулятор давления газа Madas AG03I обеспечивает надежное и эффективное регулирование давления в промышленном оборудовании. Он поддерживает заданное соотношение газ/воздух согласно настройкам и предназначен для газовых систем с максимальным давлением в распределительной сети до 0,5 бар и расходом газа до 70 нм3/ч. Устанавливается исключительно на горизонтальной трубе.

Ключевые параметры и особенности:

• регулируемый выходной диапазон давления от 2 до 120 мбар;
• резьбовое соединение с трубопроводом Rp 3/4";
• настройка соотношения газ/воздух от 1:1 до 10:1;
• максимальное входное давление 500 мбар;
• пропускная способность до 70 нм3/ч;
• конструкция с герметичностью класса «А» по EN 88-2;
• монтаж на горизонтальный трубопровод с пружиной внизу;
• корпус из литого алюминиевого сплава;
• детали из нержавеющей стали и газонепроницаемых уплотнений (латунь, оцинкованная сталь, сталь 430F, алюминий 11S, стекловолокно с 30% нейлона, NBR-каучук, виледон);
• рабочий температурный диапазон от -15 до +60 °C;
• фильтр на входе с очисткой до 50 мкм, класс фильтрации G2 по EN 779;
• стрелка на корпусе для правильного направления установки.

Область применения

Регулятор Madas AG03I подходит для систем, работающих на метане, сжиженном газе, воздухе, азоте и других инертных газах. Давление газа на выходе регулируется в соответствии с установленным соотношением газ/воздух путем управления воздушным потоком. Устройство востребовано в системах, где давление газа должно превышать давление воздуха, и может использоваться как ноль-регулятор.

Условия установки

Регулятор предназначен для монтажа внутри помещений, соответствующих зоне 1 по классификации взрывоопасных зон. Не рекомендуется использовать в агрессивных средах, способных повредить металл и уплотнения.

Техническое обслуживание

Фильтр необходимо промывать или менять через месяц после запуска и далее каждые 5 лет. Мембрану и пружину следует заменять через 5 и 20 лет соответственно. Полная замена регулятора проводится через 40 лет эксплуатации или при необходимости раньше.

Преимущества:

• поддержание заданного соотношения газ/воздух;
• высокий уровень герметичности класса «А»;
• очистка газа от крупных примесей на входе;
• широкий диапазон регулировки;
• удобство монтажа и обслуживания;
• безопасность эксплуатации;
• полная замена через 40 лет эксплуатации.

Вы можете выбрать и заказать регуляторы давления газа Madas на нашем сайте. В каталоге представлен широкий ассортимент устройств для систем различной мощности и назначения.

Артикул: AG03I
Производитель: Madas, Италия
На складе: Да
