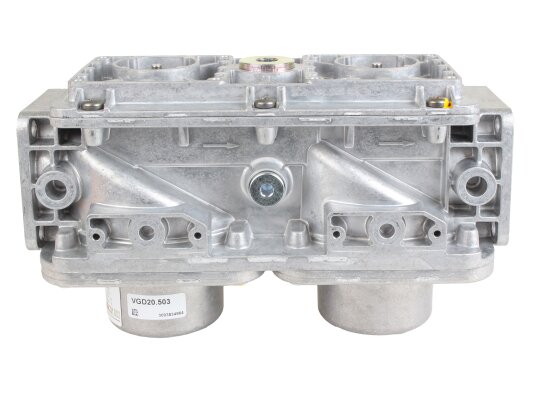

Газовый электромагнитный клапан Siemens VGD20.503A

Газовый электромагнитный клапан Siemens VGD20.503A применяется в промышленных системах сжигания газа с максимальным давлением до 600 мбар и расходом до 100 м³/ч. Он обеспечивает перекрытие потока при работе с электрогидравлическим приводом SKP1 или выступает в роли регулирующего устройства с функцией отсечки при использовании приводов SKP2, SKP5 или SKP7 с встроенным регулятором давления.

Конструкция и особенности

Клапан Siemens VGD20 имеет сдвоенную конструкцию с двумя запатентованными седлами, которые закрываются двумя износостойкими пружинами. Корпус изготовлен из алюминиевого сплава, устойчивого к коррозии и ударам. На входе газа установлен металлический сетчатый фильтр из нержавеющей стали, защищающий седло, диск клапана и последующие устройства от повреждений крупными механическими частицами.

Основные характеристики:

• класс «А» по стандарту EN161;
• быстрое закрытие и медленное открытие;
• максимальное давление газа в подаче — 0,6 бар;
• соединения для труб — резьба Rp 2";
• работа с газами классов I...III;
• рабочая температура газа от -15 до +60 °C;
• максимальный расход — 100 м³/ч.

Монтаж и эксплуатация

Электромагнитный двойной клапан может устанавливаться как в горизонтальных, так и в вертикальных газопроводах. При монтаже необходимо ориентировать клапан так, чтобы направление стрелки на корпусе совпадало с направлением потока. Для систем с давлением выше 0,6 бар перед клапаном устанавливается регулятор давления. В условиях агрессивной среды корпус рекомендуется покрыть защитным составом.

Комплектующие для Siemens VGD20

У нас можно приобрести газовый электромагнитный клапан Siemens VGD, а также соединительные фланцы, устройства SKP и другие необходимые аксессуары.

Артикул: VGD20.503A
Производитель: Siemens, Германия
На складе: Да
