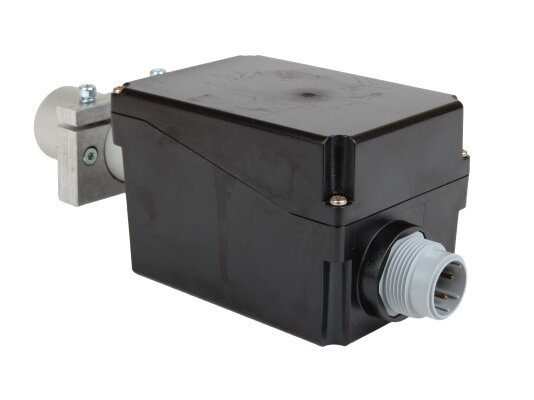

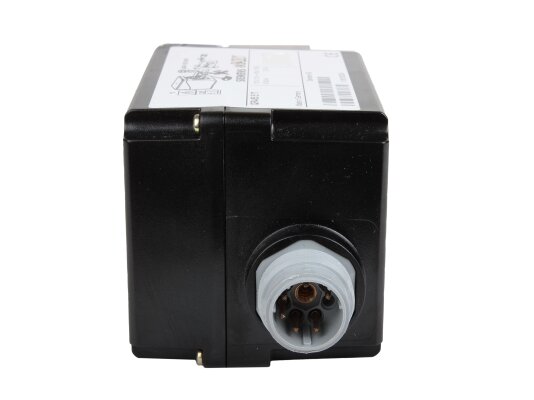

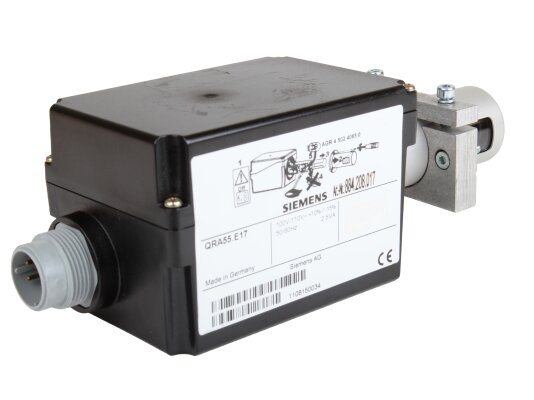

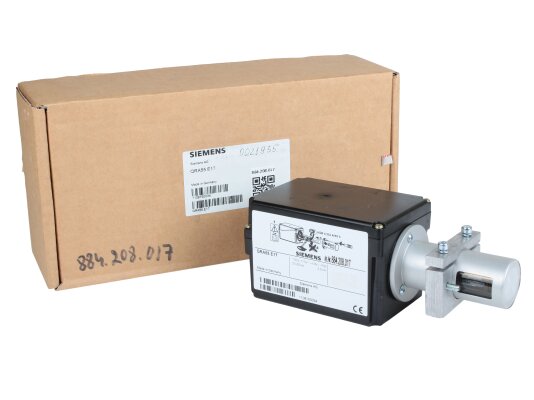

УФ-датчик пламени Siemens QRA55.E17

Siemens QRA55.E17 — ультрафиолетовый датчик пламени с боковым расположением фотоэлемента и нормальной чувствительностью, предназначенный для работы в газовых и жидкотопливных горелках с постоянным циклом. Он фиксирует излучение желтого и синего пламени, а также искру зажигания, передавая сигнал в топочный автомат. При использовании специального переходника прибор монтируется непосредственно на горелку.

Детали модели

Датчик QRA55 совместим с топочными автоматами LGK16 и LGI16. В его основе лежит УФ-фотоэлемент с двумя электродами, обладающий нормальной спектральной чувствительностью. Устройство не реагирует на посторонние источники света, включая излучение раскаленного огнеупорного кирпича, дневное освещение и свет рабочих ламп.

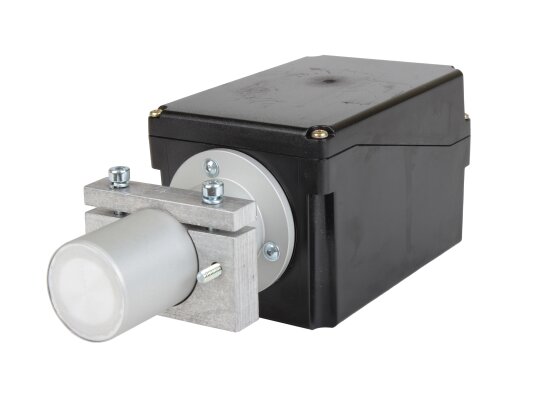

Чувствительный элемент расположен за поворотной заслонкой сбоку трубки, которая крепится к корпусу при помощи фланца. Фотоэлемент защищён кварцевым стеклом, препятствующим попаданию пыли. В корпусе, устойчивом к ударам и высоким температурам, размещены шаговый двигатель и электронные компоненты, управляющие заслонкой.

Корпус датчика QRA55.E обладает степенью защиты IP65, что обеспечивает полную защиту от пыли и водяных струй с любого направления. Прибор подходит для установки как в помещениях, так и на улице при температурном диапазоне от -20 до +60 °C. В процессе эксплуатации необходимо избегать образования конденсата, обледенения и попадания влаги внутрь устройства.

С помощью опционального адаптера AGG16.C датчик можно закрепить на просмотровой трубе горелки или на смотровом отверстии топки.

Ключевые характеристики:

• нормальная чувствительность;
• боковой способ измерения;
• корпус длиной 69 мм;
• применение в промышленных газовых и жидкотопливных горелках;
• совместимость с автоматикой LGK16 и LGI16;
• непрерывный режим работы;
• примерный срок службы около 10 000 часов при температуре до +50 °C;
• питание: 100-110 В с допуском -15%/+10%, частота 50/60 Гц.

Датчики Siemens QRA поставляются с зажимом в комплекте. Приобрести можно как сам датчик, так и дополнительные аксессуары — адаптер для крепления на горелку, соединительный кабель с вилкой и прибор для измерения тока.

Артикул: QRA55.E17
Производитель: Siemens, Германия
На складе: Да
