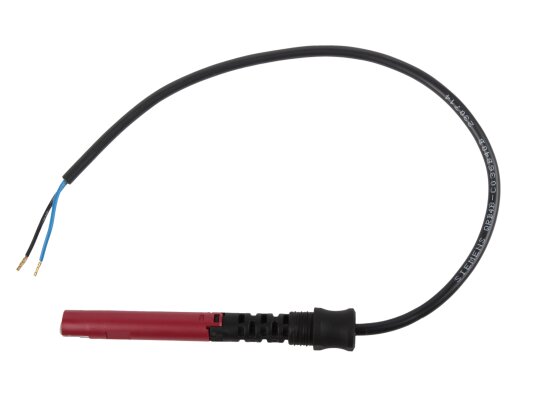

Датчик пламени Siemens QRB4B-C036B40B применяется для контроля горения желтого пламени жидкого топлива в составе жидкотопливных горелок. Он фиксирует излучение в видимом спектре и передает электрические сигналы на блок управления. Модель выделяется боковым и фронтальным измерением, высокой чувствительностью (красный корпус), наличием мягкого фиксатора и стационарным кабелем с термозащитой. Предназначен для подключения к топочным автоматам с повторно-кратковременным циклом.
Описание Siemens QRB4...B
Датчик выполнен в компактном ударопрочном корпусе с встроенным фотодиодом. Контроль пламени осуществляется при фронтальном и боковом освещении. К корпусу прикреплен стационарный кабель с медными токопроводящими жилами, изолированными ПВХ. Концы кабеля зачищены, предусмотрен наконечник.
Особенности и технические параметры:
- высокая чувствительность фотоэлемента (до 540 нм);
- совместимость с автоматикой LMO, LMV2, LMV3, по запросу с LME7, LME8;
- измерение при боковом (90°) и фронтальном освещении;
- мягкая пластиковая вставка для надежного и виброустойчивого крепления;
- степень защиты IP54 от пыли и влаги;
- рабочий температурный диапазон от -20 до +60 °С;
- длина кабеля для подключения – 360 мм;
- монтаж возможен в любом положении;
- предназначен для жидкотопливного оборудования с прерывистым циклом работы.
Монтаж датчика пламени
Благодаря мягкому фиксатору, датчик Siemens QRB4 легко устанавливается в отверстие горелки. Кромки уплотнения и упорные планки заглушки надежно фиксируют устройство. Направляющая шпонка обеспечивает оптимальное ориентирование относительно пламени.
Важно!
При установке необходимо обеспечить передачу сигнала на менеджер горения без помех и потерь. Все работы должны выполнять квалифицированные специалисты.
Поскольку датчик реагирует на спектры излучения от других объектов (огнеупорный кирпич, лампы, дневной свет и др.), требуется принять дополнительные меры защиты.
Запрещается образование конденсата, наледи и попадание влаги на корпус, чтобы избежать риска поражения током и сбоев в работе.
Преимущества:
- высокочувствительный фоторезистивный элемент;
- возможность бокового и фронтального освещения;
- мягкая вставка для надежного крепления;
- кабель с термозащитой токопроводящих жил;
- монтаж в любом положении;
- защита корпуса от пыли и влаги;
- работа при низких температурах.
В нашем ассортименте представлены также датчики пламени с другими характеристиками и комплектацией. Для подбора обращайтесь к специалистам Венту.
Артикул: QRB4B-C036B40B
Производитель: Siemens, Германия
На складе:
В наличии
