Датчик пламени Siemens QRB4B-B070B70B

Датчик пламени Siemens QRB4B-B070B70B предназначен для фронтального и бокового контроля пламени. В сочетании с автоматом горения он обеспечивает надёжный контроль горения жидкотопливных горелок в видимом спектре. Фоторезистор обладает высокой чувствительностью, охватывая весь спектр желтого пламени.

Подробности о Siemens QRB4...B

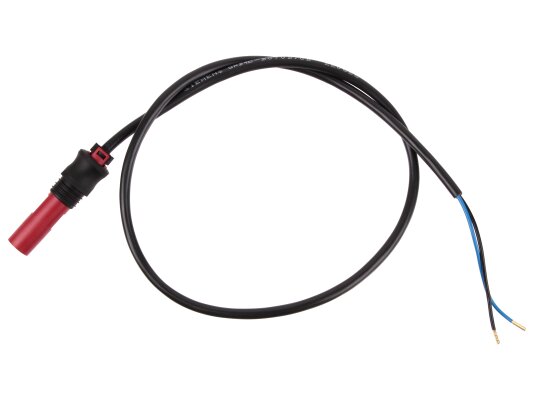

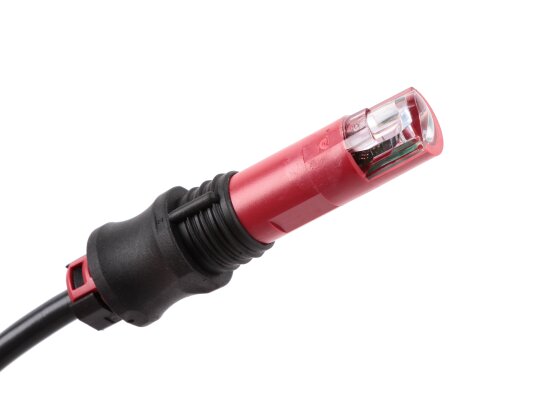

Датчик выполнен в красном корпусе, что указывает на высокий уровень чувствительности фоторезистивного элемента. В комплект входит мягкая пластиковая заглушка для быстрого и надёжного монтажа. Все датчики серии QRB4 оснащены стационарным кабелем питания с термозащитой токопроводящих жил из термопласта.

Основные характеристики и особенности:

• высокая чувствительность фотоэлемента (до 540 нм);
• совместимость с автоматами LMO, LMV2, LMV3, по запросу с LME7, LME8;
• измерения боковые (90°) и фронтальные;
• корпус с мягкой пластиковой вставкой, виброустойчивый монтаж;
• защита от пыли и влаги по классу IP54;
• токопроводящие жилы 2х0,75 мм² из меди;
• зачистка кабеля и наконечник;
• рабочий температурный диапазон от -20 до +60 °С;
• длина кабеля подключения — 700 мм;
• фиксация на горелке в любом положении;
• предназначен для установок с прерывистым циклом работы.

Монтаж датчика

Датчик QRB4 крепится в отверстие горелки с помощью мягкой вставки. Кромки уплотнения и упорные планки обеспечивают плотную фиксацию. Направляющая шпонка облегчает позиционирование для оптимального контроля.

При установке необходимо обеспечить передачу сигнала без помех и потерь. Монтаж должен выполняться квалифицированными специалистами.

Следует учитывать, что датчик реагирует не только на пламя, но и на спектр излучения огнеупорного кирпича, освещения и других источников, что требует соблюдения стандартных мер безопасности.

Необходимо исключить образование конденсата, обледенения и попадание воды на устройство, чтобы избежать риска поражения током и повреждения фотодиода.

Преимущества:

• высокочувствительный фотодатчик;
• фронтальный и боковой обзор;
• мягкая пластиковая вставка;
• кабель с термозащитой токопроводящих жил;
• монтаж в любом положении;
• защита корпуса от пыли и влаги;
• работа в широком температурном диапазоне.

В каталоге представлены также датчики с другими техническими характеристиками. По вопросам выбора обращайтесь к специалистам Венту.

Артикул: QRB4B-B070B70B
Производитель: Siemens, Германия
На складе: Да
